DotText

DotText는 Wire Frame 전체의 Unit 번호를 표시하는 Dot 객체입니다.
이후 가공도 작성이나 리스트 산출 과정에서 Unit 번호를 인식하기 위한 기준 정보로 사용됩니다.

사용 방법

  1. Rhino 명령창에서 Dot 명령을 실행합니다.
  2. 입력창에 Unit 번호로 사용할 Text를 입력합니다.
  3. Wire Frame에서 Unit 번호를 식별할 위치에 DotText를 배치합니다.

실행 예시

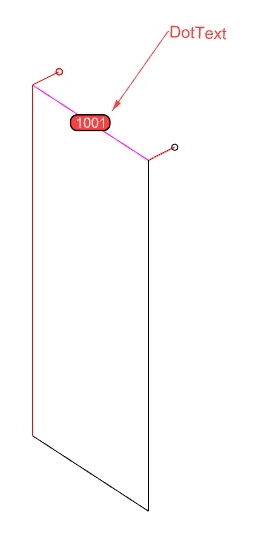

DotText 작성 예시
Wire Frame의 Unit 번호 표시

주요 내용

항목설명
레이어원하는 Layer를 사용할 수 있습니다.
작성 명령Rhino 기본 Dot 명령을 사용합니다.
사용 목적가공도 작성과 리스트 산출 시 Unit 번호를 인식합니다.

관련 명령어

명령어설명
Mullion Line세로 방향 Mullion 기준선을 정의합니다.
Transom Line가로 방향 Transom 기준선을 정의합니다.
