Block

Block은 Anchor, Bolt, Screw처럼 정해진 형상이 있는 부품을 삽입하거나 Surface에 Hole을 만들 때 사용하는 Section 요소입니다.

사용 목적

규격이 정해진 부품을 단면에 반복 배치하거나, Surface에 Subtract(Hole)를 적용해야 할 때 사용합니다. Pname의 Block Data에서 삽입 방식과 위치 간격을 지정해 두면 모델링 시 부품이 자동으로 배치·관통되어, 동일 부품을 일관된 위치에 넣을 때 유용합니다.

사용 방법

  1. 삽입 또는 Subtract에 사용할 Block을 준비합니다.
  2. Section 위치에 Block을 배치합니다.
  3. Pname의 Block Data에서 삽입 방식과 위치 간격을 입력합니다.

실행 예시

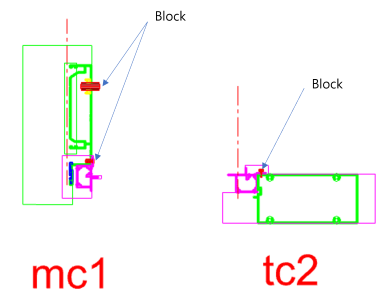

Section Block 예시

주요 내용

항목설명
레이어원하는 Layer 이름을 사용할 수 있습니다.
주요 용도Block 삽입, Hole 생성, 정해진 형상의 부품 배치
배열 정보규칙적인 배열은 Pname에서 위치, 간격, 수량을 입력합니다.

관련 명령어

항목설명
BlockOpt저장된 Block 을 삽입하도록 도와준다.
