PolyLine  —  Section Elements

PolyLine

PolyLine은 Surface Extrusion 형상을 조절하거나 Hole, 절단, Subtract Solid 생성을 위한 기준선으로 사용합니다.

사용 목적

Surface 단면 형상을 다듬거나 Hole·절단·Subtract Solid의 기준선이 필요할 때 사용합니다. Subtract 대상 Solid와 같은 Layer로 PolyLine을 그려 두면 모델링 시 해당 형상이 단면에서 제거되므로, 가공·절단 형상을 미리 정의하는 용도에 적합합니다.

사용 방법

  1. Surface에서 가공 또는 절단이 필요한 형상에 맞춰 PolyLine을 작성합니다.
  2. Subtract할 Solid Shape와 같은 Layer를 사용합니다.
  3. Pname에서 PolyLine의 Subtracter 종류를 지정합니다.

실행 예시

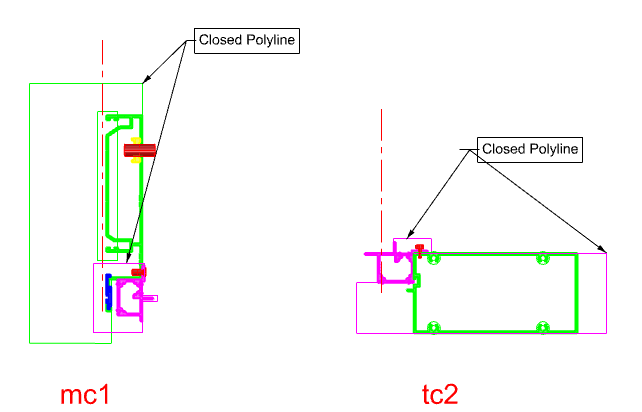

Section PolyLine 예시

주요 내용

항목설명
레이어원하는 Layer를 사용할 수 있으나, 자를 대상과 같은 Layer를 사용해야 합니다.
주요 용도Hole, 상하부 절단, Subtract Solid 형상 생성
길이 기준Surface와 같이 Wire Frame의 Mullion 또는 Transom 길이를 기준으로 적용됩니다.
주의: PolyLine과 Subtract 대상의 Layer가 맞지 않으면 의도한 Surface가 잘리지 않을 수 있습니다.
