Surface

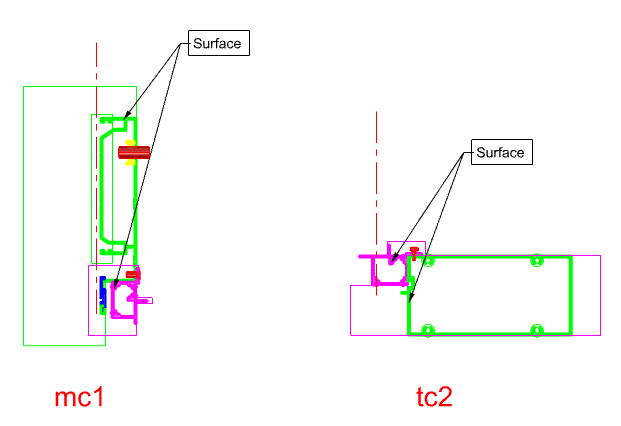

Surface는 실제로 보이는 Shape 모델을 만들기 위한 Section 요소입니다.
Wire Frame의 Mullion Line 또는 Transom Line을 따라 Extrusion되어 Solid 모델을 형성합니다.
실제로 보이는 Solid 부재 모델을 만들 단면을 정의할 때 사용합니다. Mullion/Transom 기준선을 따라 Extrusion되어 부재 형상이 되며, Pname에서 Profile_ID·Material_ID·추가 길이를 지정해 단면별 자재 정보를 함께 관리할 때 사용합니다.
Pname에서 Surface의 Profile_ID, Material_ID, 추가 길이 값을 입력합니다.
| 항목 | 설명 |
|---|---|
| 레이어 | 원하는 Layer 이름을 사용할 수 있습니다. |
| 생성 방식 | Wire Frame의 Mullion 또는 Transom 길이를 따라 Extrusion됩니다. |
| 길이 조정 | 기본 길이에서 늘리거나 줄일 값은 Pname 옵션창에서 입력합니다. |
| 명령어 | 설명 |
|---|---|
Pname | Surface의 용도와 추가 데이터를 입력합니다. |
