PolyLine Data Input

Polyline Data는 Surface를 Subtract할 형상과 방식을 지정합니다. Mullion과 Transom이 교차하는 구간, 홀 가공, 절단이 필요한 구간에 사용합니다.

사용 목적

Surface에서 잘라낼(Subtract) 형상과 방식을 지정할 때 사용합니다. Mullion·Transom 교차부, 홀 가공, 절단 구간처럼 단면 일부를 제거해야 하는 위치에 Polyline을 두고 Subtracter 종류를 지정하면, 모델링 시 해당 형상이 단면에서 자동으로 빠집니다.

사용 방법

  1. Subtract 기준이 될 Polyline을 작성합니다.
  2. 잘라야 하는 Surface와 같은 Layer를 사용합니다.

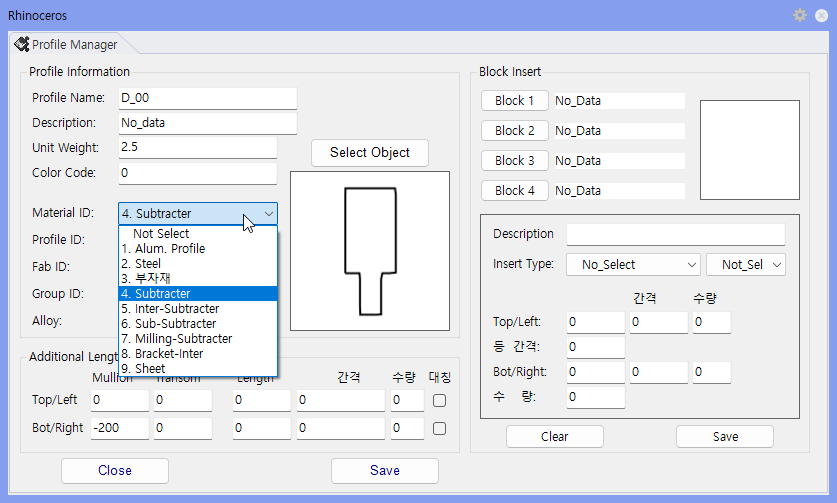

  3. Pname에서 Polyline의 Material_ID 또는 Subtracter 종류를 지정합니다.

실행 예시

4번부터 8번까지 사용한다.

옵션

항목설명
4. SubtracterMullion 또는 Transom Surface 형상을 따낼 때 사용하는 기본 Subtracter입니다.
5. Inter-SubtracterMullion과 Transom의 Subtracter가 만나는 교차 부분만 Subtract할 때 사용합니다.
6. Sub-SubtracterSubtracter 자체를 다시 자르거나 보호할 영역을 만들 때 사용합니다.
7. Milling-Subtracter지정된 위치의 Surface를 직접 가공할 때 사용합니다.
8. Bracket-InterM-Bracket, T-Bracket 을 생성할때 사용합니다.

주의할 점

주의: 일반 Subtracter는 Polyline Layer와 같은 Layer의 Surface만 자릅니다. 단, Layer 0은 모든 Layer의 Surface를 대상으로 사용할 수 있습니다.
