GS1 ~ GS9 — 유리 모델링

GS1 GS2 GS3 GS4 GS5 GS6 GS7 GS8 GS9

커튼월 Brep 면을 선택하여 유리 3D 솔리드를 자동 생성합니다.
GS1 ~ GS9 는 각각 GsOpt 패널에서 미리 설정해 둔 유리 타입 1~9 번에 대응합니다.

참고: SSP 에 의해 Section 이 선택되어야 하며, 해당 Section 내에 [ G_Center1 ] Layer Line 이 있어야만 한다.

사용 목적

GsOpt에 설정해 둔 유리 타입 1~9를 골라 커튼월 면에 유리 3D 솔리드를 즉시 생성할 때 사용합니다. 타입별 단축 명령이라 여러 사양의 유리를 면마다 빠르게 배치할 수 있습니다. SSP로 Section이 선택되고 해당 Section에 G_Center1 Line이 있어야 동작합니다.

사용 방법

GsOpt 패널에서 적용할 유리 타입(두께·사양·코드 등)을 먼저 설정합니다.
SSP로 해당 Section을 선택하고, Section 안에 G_Center1 레이어의 기준선이 있는지 확인합니다.
Rhino 명령창에 GS1 (또는 GS2~GS9) 을 입력하고 Enter 를 누릅니다.
유리를 생성할 커튼월 Brep 면(서피스)을 선택합니다.
옵션으로 Distance(거리 기준) 또는 Section(단면 기준) 분할 방식을 선택할 수 있습니다.
Enter 를 눌러 완료하면 Glass 레이어에 유리 솔리드가 생성됩니다.

실행 예시

GS1 유리 솔리드 모델링 선택 예시 — Gmd로 만든 유리 Face 선택

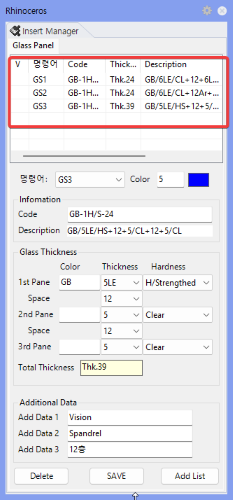

GS1 유리 솔리드 생성 결과 예시 — GsOpt 타입 설정을 적용한 Glass Solid 생성 결과

GS 번호와 타입의 관계

명령어	설명
GS1	GsOpt 패널의 1번 타입 설정으로 유리 솔리드를 생성합니다.
GS2	GsOpt 패널의 2번 타입 설정으로 유리 솔리드를 생성합니다.
GS3 ~ GS9	GsOpt 패널의 3~9번 타입 설정으로 유리 솔리드를 생성합니다.

실행 조건

항목	설명
입력 객체	Gmd 명령으로 생성된 Glass Face를 선택합니다.
Section 선택	SSP로 해당 Section이 선택되어 있어야 합니다.
기준선	선택된 Section 안에 `G_Center1` 레이어의 기준선이 있어야 합니다.

옵션

옵션	설명
Distance	뮬리언 간 거리를 기준으로 유리 면을 분할합니다.
Section	단면 데이터를 기준으로 유리 면을 분할합니다.

실행 결과

항목	설명
레이어	`Glass_XX` 레이어에 유리 솔리드 객체가 생성됩니다.
형상	선택한 Brep 면을 기준으로 GsOpt에 설정된 두께로 압출된 3D 솔리드가 생성됩니다.

Gmd 와의 차이

명령어	설명
GS1~GS9	유리 솔리드(3D)를 생성합니다. 두께가 있는 실체 모델입니다.
Gmd	유리 서피스(2D)를 생성합니다. 면 기반의 경량 모델입니다.

명령어	설명
GsOpt	유리 타입 옵션 패널 — 실행 전 유리 타입을 설정합니다.
GsNo	유리 번호 부여 — 생성된 솔리드에 번호를 배치합니다.
GsList	유리 수량 리스트 — 솔리드 기준으로 수량을 집계합니다.
GsTable	유리 제작 도면 테이블 — 타입별 테이블을 생성합니다.
GsFd	유리 가공도 — 솔리드로부터 2D 가공도를 생성합니다.
