BlockOpt  —  Block 삽입 패널

BlockOpt

BlockOpt는 RCWFolder 로 열리는 폴더 안의 Blocks 에 저장된 .3dm Block 파일을 읽어 별도 패널에 목록과 미리보기를 보여주고, 선택한 Block을 현재 Rhino 화면에 Insert하는 명령입니다.

사용 목적

BlockOpt 는 RCWFolder 로 열리는 폴더 안의 Blocks 에 저장된 . 3dm Block 파일을 읽어 별도 패널에 목록과 미리보기를 보여주고, 선택한 Block을 현재 Rhino 화면에 Insert하는 명령입니다.

사용 방법

  1. RCWFolder 를 실행해 폴더를 열고, 그 안의 Blocks 에 쓸 Block 이 든 .3dm 파일을 넣습니다.
  2. Rhino 명령창에 BlockOpt를 입력합니다.
  3. 왼쪽 TreeView에서 파일 이름과 Block 이름을 선택합니다.
  4. 오른쪽 미리보기에서 형상을 확인합니다. 오른쪽 마우스 드래그로 Orbit하고, 더블클릭하면 미리보기 뷰가 리셋됩니다.
  5. Insert 버튼을 누른 뒤 Rhino 화면에서 삽입 위치를 지정합니다.

실행 예시

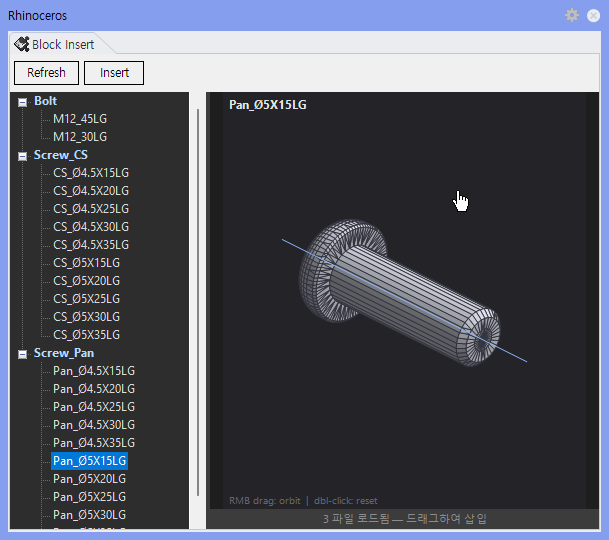

BlockOpt 패널에서 저장된 Block을 선택하고 현재 화면에 Insert하는 예시

기능 개요

항목설명
Block 폴더RCWFolder 로 열리는 폴더 안의 Blocks 에서 .3dm 파일을 읽습니다. 경로를 외울 필요가 없습니다.
기본 제공 파일Bolt.3dm, Screw_CS.3dm, Screw_Pan.3dm 같은 자주 사용하는 Block 파일을 관리합니다.
미리보기선택한 Block의 3D 형상을 패널 오른쪽에서 확인합니다.
삽입Insert 버튼을 누른 뒤 Rhino 뷰포트에서 위치를 지정하면 현재 문서에 Block Instance를 삽입합니다.

패널 구성

항목설명
TreeView.3dm 파일별 Block 이름을 표시합니다. 같은 이름의 Block은 먼저 발견된 파일의 항목만 표시합니다.
Preview선택한 Block의 Brep, Mesh, Surface, Curve 형상을 간단한 Shaded Wire 형태로 보여줍니다.
RefreshBlock 폴더를 다시 읽어 목록을 갱신합니다.
Insert선택 Block 정의를 현재 Rhino 문서에 추가하고, 지정한 위치에 Instance를 삽입합니다.

주요 내용

항목설명
동작 방식명령을 실행하면 Block Insert Panel을 열고, 이미 열려 있으면 패널을 닫습니다.
주의: Blocks 폴더가 비었거나 .3dm 파일 안에 Block Definition이 없으면 목록이 비어 있을 수 있습니다.
