DdOpt — Drawing 옵션 패널

DdOpt

DdOpt는 Modeling 후 FDwg 가공도를 내보내기 전, 도면 View와 치수 생성 방식을 설정하는 Drawing Option 창입니다.
기존 DDOPT 창과 같은 계열의 기능이지만, FDwg 가공도에 필요한 항목만 모아 정리한 패널입니다.

사용 방법

항목	설명
주 사용 명령	`FDwg` 제작 가공도를 만들 때 View, 거리, 치수, 보조 모델 표시 옵션을 지정합니다.
현재 선택을 기본값으로 저장	패널 상단의 작은 D 버튼. 현재 패널 설정을 `System_Default.dat` 에 기본값으로 저장합니다.

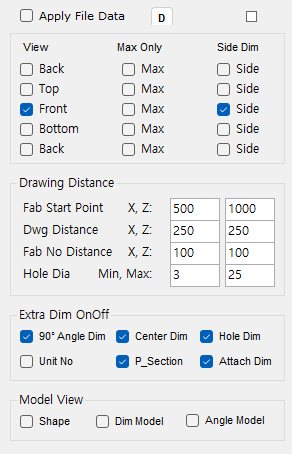

패널 동작	`DdOpt` 명령을 실행하면 Drawing Option Dockable Panel을 엽니다. 열 때 저장된 기본값을 불러옵니다.

패널 상단의 작은 D 버튼입니다. 클릭하면 현재 패널의 모든 옵션 값(Group 1~4)을 System_Default.dat 에 기본값으로 저장합니다. 저장한 파일의 전체 경로는 명령창에 표시됩니다.

동작	설명
버튼 클릭(저장)	현재 패널 값을 기본값으로 저장합니다. D 버튼이 파란색으로 바뀌어 저장 완료를 알려줍니다.
값 변경 시	저장 후 체크박스·입력값을 하나라도 바꾸면 D 버튼이 원래 색으로 돌아옵니다.
패널 열 때	저장된 기본값이 있으면 자동으로 불러와 각 항목에 적용합니다.
저장 파일	`System_Default.dat`는 설치 PC 단위 파일로, FabList 등 다른 기능 설정과 함께 보관됩니다(서로의 값을 지우지 않습니다).

참고: 기존 Apply File Data 체크박스는 더 이상 사용하지 않습니다. 가공도에 파일 데이터를 적용하는 동작은 FDstyle(기록/재생)이 담당하며, 해당 데이터가 없으면 현재 패널 설정값을 사용합니다.

항목	설명
View Column	가공도를 생성할 방향을 정합니다. Back, Top, Front, Bottom, Back 계열 View를 선택합니다.
Max Only	해당 View에서 전체 최대 치수만 만들지 결정합니다.
Side Dim	좌우 Side Dimension을 상세하게 표현할지, Max 기준으로만 표현할지 결정합니다.

항목	설명

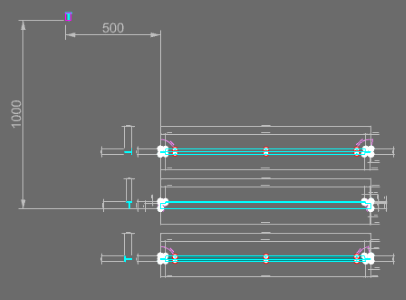

Fab Start Point	가공도가 시작될 기준 위치를 X, Z 값으로 정합니다.
Dwg Distance	X 값은 왼쪽 Section과 메인 가공도 사이의 거리이고, Z 값은 상하 가공도 사이의 거리입니다.

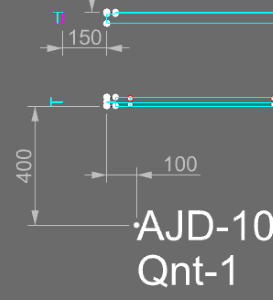

Fab No Distance	가장 아래 가공도에서 가공도 이름과 수량 Text가 위치할 거리를 정합니다.
Hole Dia	가공도에 생성되는 Hole Dia Dimension 중 표기할 최소, 최대 Dia 범위를 정합니다.

항목	설명
90° Angle Dim	90도 각도만 켜고 끕니다. 켜면 90도까지 전부 작성하고, 꺼도 90도만 빠질 뿐 45도 같은 나머지 각도는 그대로 작성됩니다 — 사면 각도는 도면에서 읽어야 하는 값이기 때문입니다. `[F]` 각도도 같은 규칙이라 [F]90도만 빠집니다. 자세한 규칙은 `FDwg` 도움말을 보세요.
Center Dim	Center Line이 있을 때 Center Line 간 Dimension을 표기할지 결정합니다.
Hole Dim	홀·장공 관련 치수 표시 여부를 결정합니다. (예전 이름 `Cutting Dim`)
Unit No	가공도에 Unit No 정보를 표시할지 결정합니다.
Attach Dim	Bracket 같은 Attach Profile이 있을 때 Attach의 좌우 최대값을 기준으로 Dim Point를 만들고 치수를 그립니다.
P_Section	단면 Line을 보여 줍니다 — 왼쪽 Section과 메인 가공도 사이에 구분 Line을 생성할지 결정합니다. (예전 이름 `SectionLine`)

항목	설명
Shape Model	2D 가공도와 함께 원본 Shape 3D Model을 지우지 않고 보여줍니다.
Dim Model	2D 가공도와 함께 Dimension 계산용 3D Model을 지우지 않고 보여줍니다.
Angle Model	2D 가공도와 함께 Angle 계산용 3D Model을 지우지 않고 보여줍니다.
