DsOpt — 03_Dims

DsOpt

Dimension Style과 RCW 치수 옵션을 설정하는 패널을 여는 명령입니다. 현재 Rhino DimStyle 선택과 DST, DSR, DSB, DSL 치수 생성 간격을 관리합니다.

사용 목적

자동 치수 명령에서 사용할 첫 치수 거리, 치수 간격, 방향별 최대 치수 표시 여부를 미리 설정할 때 사용합니다. DST/DSR/DSL/DSB의 치수 배치 품질을 좌우하는 옵션 패널입니다.

사용 방법

Rhino 명령창에 DsOpt를 입력합니다.
패널 목록에서 사용할 DimStyle을 더블클릭하여 현재 DimStyle로 선택합니다.
First Dist, Dim Gap, Angle Dist, LnR Dist, Max 옵션을 작업 조건에 맞게 조정합니다.
설정한 값은 DST, DSR, DSB, DSL 및 제작 가공도 치수 작성에 사용됩니다.

실행 예시

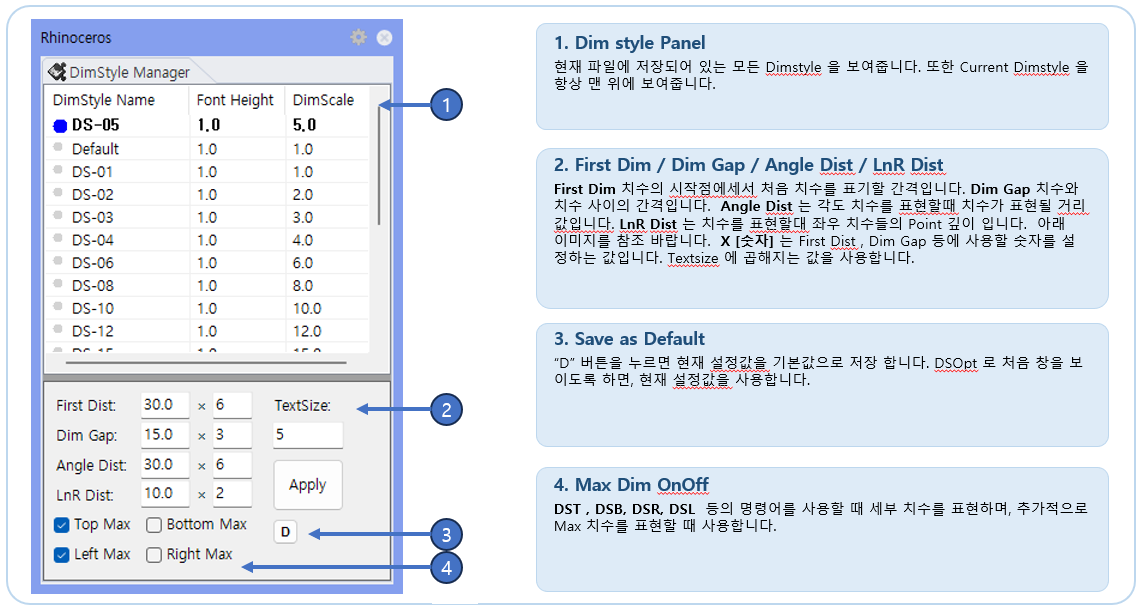

DimStyle panel example — DimStyle 선택 영역 예시

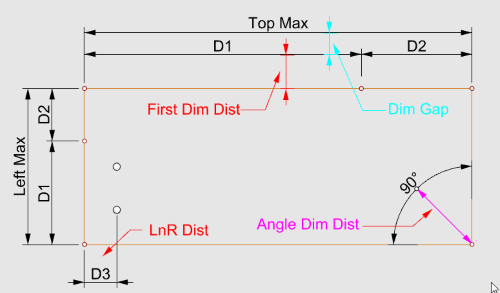

DimStyle option example — 치수 간격과 Max 옵션 설정 예시

주요 옵션

항목	설명
DimStyle 선택	목록에서 더블클릭하여 현재 문서의 Dimension Style을 선택합니다.
First Dist	`DST/DSR/DSB/DSL`이 만드는 첫 번째 치수선의 거리입니다.
Dim Gap	Max 치수 등 추가 치수선과 첫 번째 치수선 사이의 간격입니다.
Angle Dist	Angle 치수 작성 시 사용하는 거리 옵션입니다.
LnR Dist	Left/Right 방향 치수 또는 관련 치수 배치에 사용하는 거리 옵션입니다.
Top/Left/Right/Bottom Max	방향별 전체 Max Dimension을 추가로 만들지 결정합니다.

사용되는 곳

명령	설명
`DST, DSR, DSB, DSL`	`Dim_Points` 기반 자동 Linear Dimension 작성 시 거리와 Max 옵션을 사용합니다.
`FDwg`	Frame 제작 가공도 치수 작성에 사용됩니다.
`Gsfd`	Glass 가공도 치수 작성에 사용됩니다.
`Bpfd`	BackPanel 가공도 치수 작성에 사용됩니다.

중요: Rhino에서 Text Size는 일반적으로 Font Height × DimensionScale과 연결됩니다. 치수 Text는 현재 DimStyle의 영향을 받습니다.

참고: 여기서 설정한 First Dist, Dim Gap, 방향별 Max 옵션이 DST/DSR/DSL/DSB 자동 치수 생성 위치에 그대로 반영됩니다.

이름이 바뀌었습니다: 예전에는 DimStyle로도 이 패널을 열 수 있었으나, Rhino 자체 명령 DimStyle(문서 속성 > 주석 스타일)과 이름이 겹쳐 DsOpt 하나로 정리했습니다. 명령창에 DimStyle을 입력하면 이제 Rhino 기본 명령이 실행됩니다.
