SFB
프레임 양식(Frame Form) 블록을 선택하여 메모리에 저장하는 Rhino 명령입니다.
이후 FFB 실행 시 이 Frame Form을 기준으로 선택 도면에 맞는 스케일과 위치에 자동 삽입합니다.
회사별 프레임 양식 블록을 미리 선택해 두면, 이후 FFB가 도면 크기에 맞는 스케일을
자동으로 계산하여 Frame Form을 삽입합니다. SFB는 Form 선택만 담당하며,
선택된 블록·텍스트 플레이스홀더·폴리라인 정보를 현재 Rhino 세션의 메모리에 저장합니다.

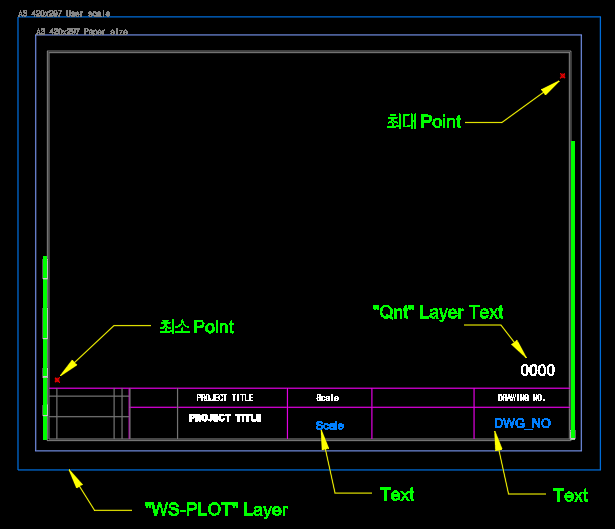

| 구성 요소 | 역할 |
|---|---|
| Block Instance | 도면 양식 블록 본체입니다. SFB 선택 범위에 포함해야 합니다. |
| Point 2개 (블록 정의 내부) | 도면이 들어갈 내부 영역의 최소/최대 기준점입니다. 없으면 블록 BoundingBox 전체를 기준으로 사용합니다. |
Text — DWG_NO, DWG-NO, DWGNO | 도면 번호 표기 플레이스홀더입니다. FFB가 도면 이름 텍스트로 교체합니다. |
Text — Scale 레이어 또는 내용이 SCALE | 스케일 표기 플레이스홀더입니다. FFB가 자동 계산한 스케일 문자열(1 / N)로 교체합니다. |
Text — Qnt 레이어 또는 내용이 QNT | 수량 표기 플레이스홀더입니다. FFB가 도면에서 읽은 수량 텍스트로 교체합니다. |
Text — SIZE_W, SIZE_H, PAD_W, PAD_H, LENGTH | 패널 크기, 패드 크기, 길이 값을 자동 기입할 플레이스홀더입니다. |
| PolylineCurve | 프레임 경계 폴리라인입니다. 닫힌 폴리라인을 우선 저장하며, FFB가 Form과 함께 복사하여 배치합니다. |
SFB를 입력하고 Enter를 누릅니다.FFB로 도면에 Frame Form을 삽입합니다.
화면에서 직접 선택하는 SFB 외에, FDstyle 패널의 [도면양식] 버튼으로
미리 만들어 둔 외부 3dm 양식 파일을 등록할 수도 있습니다. 같은 Frame Form 메커니즘이며 양식의 출처만 다릅니다.
| 단계 | 동작 |
|---|---|
| 파일 선택 | 파일 대화상자에서 양식 3dm 파일을 고르면 현재 문서로 가져옵니다(import). |
| 사전 검사 | 가져온 양식의 블록 이름이 기존 양식과 충돌하는지 미리 검사해, 문제가 있으면 알려줍니다. |
| 자동 고유 이름 | 블록 이름이 겹치면 자동으로 고유 이름을 부여해, 서로 다른 양식(예: Profile_A용·Profile_B용)이 섞이지 않게 합니다. |
| 화면 격리 | 등록된 양식 템플릿은 숨김 처리되어 화면을 어지럽히지 않습니다. (삽입된 양식은 정상 표시) |
| 항목 | 설명 |
|---|---|
| 선택 대상 | Annotation, Curve, InstanceReference를 선택합니다. 블록, 텍스트, 폴리라인을 함께 선택해야 합니다. |
| 저장 내용 | 블록 이름, 블록 위치, 블록 배율, 텍스트 플레이스홀더 ID, 폴리라인 ID를 메모리에 보관합니다. |
| 폴리라인 선택 | 선택 객체 중 닫힌 PolylineCurve가 있으면 우선 저장하고, 없으면 첫 번째 PolylineCurve를 저장합니다. |
| 기타 텍스트 | 위 플레이스홀더에 해당하지 않는 텍스트는 내용 그대로 복사되는 속성 텍스트로 저장합니다. |
| 적용 환경 | Rhino |
SFB는 Frame Form 정보를 저장만 하며 도면에 새 객체를 삽입하지 않습니다.
실제 Frame Form 삽입은 FFB(또는 FDstyle 패널의 [양식삽입])로 수행합니다.
양식 정보는 현재 문서(.3dm)에 함께 저장되어, 파일을 닫았다 다시 열어도 자동으로 복원됩니다 —
같은 파일에서는 다시 등록할 필요가 없습니다. (단, 등록된 양식 템플릿 객체를 삭제하면 다시 등록해야 합니다.)
FFB 실행 시 해당 항목이 채워지지 않습니다.
