Bracket Modeling  —  Bracket 만들기

8.M_Bracket 9.T_Bracket 8.Bracket-Inter

Bracket은 Mullion 쪽 요소와 Transom 쪽 요소의 Intersection을 이용하여 생성합니다.

사용 목적

Mullion 쪽 Surface 또는 PolyLine과 Transom 쪽 PolyLine 또는 Surface가 서로 만나는 위치에서 Bracket 형상을 만들 때 사용합니다. 두 요소의 교차 위치를 기준으로 Bracket 모양이 형성됩니다.

필요 조건

항목설명
Mullion 쪽Surface 또는 PolyLine이 필요합니다.
Transom 쪽PolyLine 또는 Surface가 필요합니다.
Layer 조건서로 만나는 두 요소는 반드시 같은 Layer여야 합니다.

Mullion Bracket 만들기

조합구성
조합 1Mullion Section 내 Surface Profile ID: 8.M_Bracket + Transom Section 내 PolyLine Material ID: 8.Bracket-Inter
조합 2Mullion Section 내 PolyLine Material ID: 8.Bracket-Inter + Transom Section 내 Surface Profile ID: 8.M_Bracket

Transom Bracket 만들기

조합구성
조합 1Mullion Section 내 Surface Profile ID: 9.T_Bracket + Transom Section 내 PolyLine Material ID: 8.Bracket-Inter
조합 2Mullion Section 내 PolyLine Material ID: 8.Bracket-Inter + Transom Section 내 Surface Profile ID: 9.T_Bracket

실행 예시

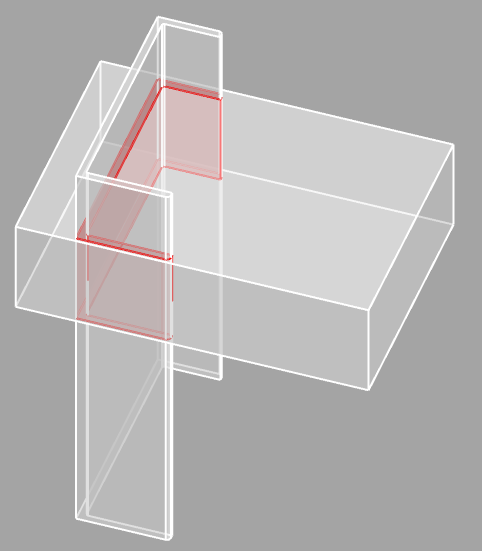

Bracket 생성 개념 예시
Mullion 쪽 요소와 Transom 쪽 요소가 만나는 위치에서 Bracket 형상이 만들어지는 예시

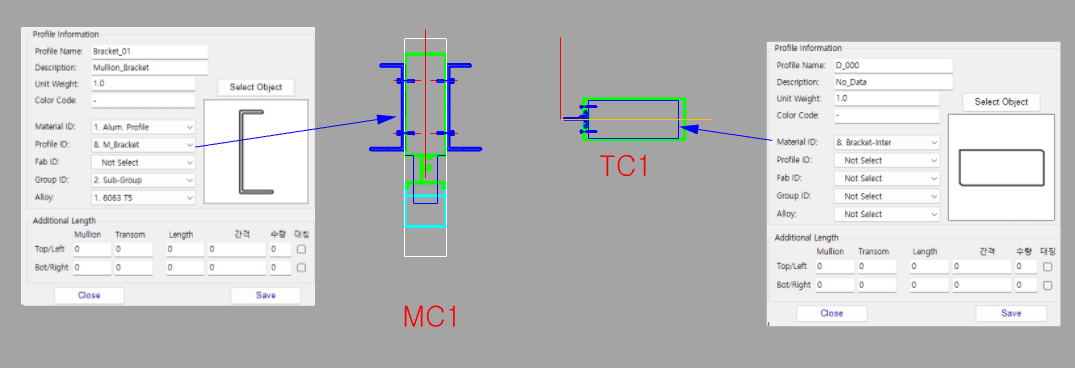

Bracket 조합 예시
Surface와 PolyLine 조합으로 Bracket을 생성하는 예시
주의: Intersection 대상인 두 요소는 반드시 같은 Layer에 있어야 Bracket 형상이 정상적으로 생성됩니다.
