Profile Length Change  —  절단하기

Additional Length Length / 간격 / 수량

Mullion, Transom 등 Solid Model의 길이를 Section Data 값으로 변경하거나, 여러 개로 분할된 Profile Solid를 만드는 기능입니다.

사용 목적

Solid Model을 직접 편집하지 않고 Section Data의 길이 관련 값을 변경하여 Profile의 위/아래 또는 좌/우 길이를 조정합니다. 필요할 경우 일정 길이와 간격, 수량을 입력하여 분할된 Profile Solid를 생성할 수 있습니다.

Additional Length 조정

  1. Section Data에서 Additional Length 값을 입력합니다.
  2. 위/아래 또는 좌/우 방향의 길이를 조정합니다.
  3. + 값은 길이 증가, - 값은 길이 감소로 적용됩니다.

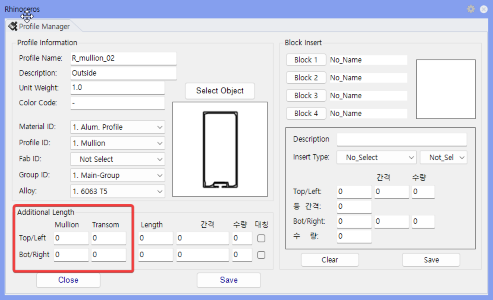

Profile Length Change 입력 예시 1
Profile 길이 변경 입력 예시 1
Profile Length Change 입력 예시 2
Profile 길이 변경 입력 예시 2
Additional Length 값을 사용해 Profile 길이를 조정하는 예시

분할 Profile 생성

Length, 간격, 수량 입력칸을 이용하면 하나의 Line 기준에서 여러 개로 분할된 Profile Solid를 만들 수 있습니다.

입력 예설명
1/4 위치, 길이 100Transom Line의 시작점과 끝점에서 각각 1/4 위치에 길이 100의 Profile을 만듭니다. 1/4, 1/3, 1/6 등 0과 1 사이의 분수를 사용할 수 있습니다. 분수는 대칭·수량과 상관없이 늘 양 끝 2개입니다(1/2 만 중앙 1개).
중간에 Mullion 이 있는 Transom, 1/4Transom Line 이 중간 Mullion 을 지나가면 분수는 칸마다 적용됩니다 — 칸이 둘이면 1/4 로 4개. 칸 길이는 각 칸의 순수 길이(양 끝 Additional Length 를 칸의 양 끝에 똑같이 적용)입니다. Dummy 점은 필요 없습니다(중간 Mullion 자리는 UMD 가 스스로 잽니다).
시작점 기준 200, 길이 100, 간격 400, 수량 2Transom Line 시작점에서 200 들어온 위치부터 길이 100 Profile을 400 간격으로 2개 생성합니다.
끝점 기준 200, 길이 100, 간격 400, 수량 2Transom Line 끝점에서 200 들어온 위치부터 길이 100 Profile을 400 간격으로 2개 생성합니다.
분할 Profile 입력 예시
Length, 간격, 수량 입력칸을 이용한 분할 Profile 설정 예시
여러 개로 분할된 Profile Solid 생성 예시
참고: 관련 입력 항목은 Rhino Curtainwall Modeling / Make Section / InPut Data / Surface 항목에서 확인합니다.
