MakeTemp  —  Temp Profile

MakeTemp

Fab ID가 2.Temp인 보조 Profile을 작성하여 모델링 완료 후 삭제되도록 지정하는 명령입니다.

사용 목적

선택한 Surface의 모델링이 완료된 후, 형상의 최대 길이를 기준으로 Screw Block 위치가 결정됩니다. Bracket 형상이 길어지면 Screw Block이 원하는 위치에 정렬되지 않을 수 있으므로, Bracket 앞에 작은 보조 Profile을 만들어 기준 길이를 조정할 때 사용합니다.

사용 방법

  1. Rhino 명령창에 MakeTemp를 입력하고 Enter를 누릅니다.
  2. Bracket 앞쪽에 Screw Block 정렬 기준이 될 작은 보조 Profile을 작성합니다.

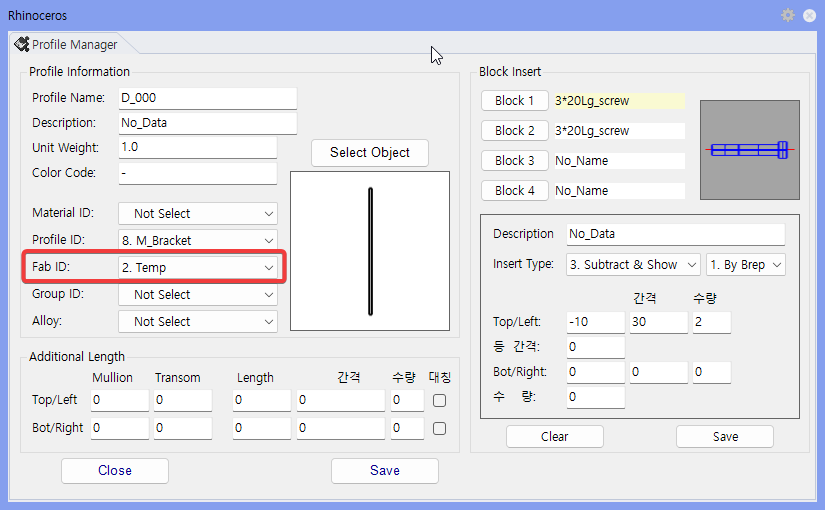

  3. 보조 Profile의 Fab ID를 2.Temp로 지정합니다.
  4. 작성한 보조 Profile에 Screw Block을 연결합니다.
  5. 모델링 완료 후 2.Temp Profile이 삭제되는지 확인합니다.

실행 예시

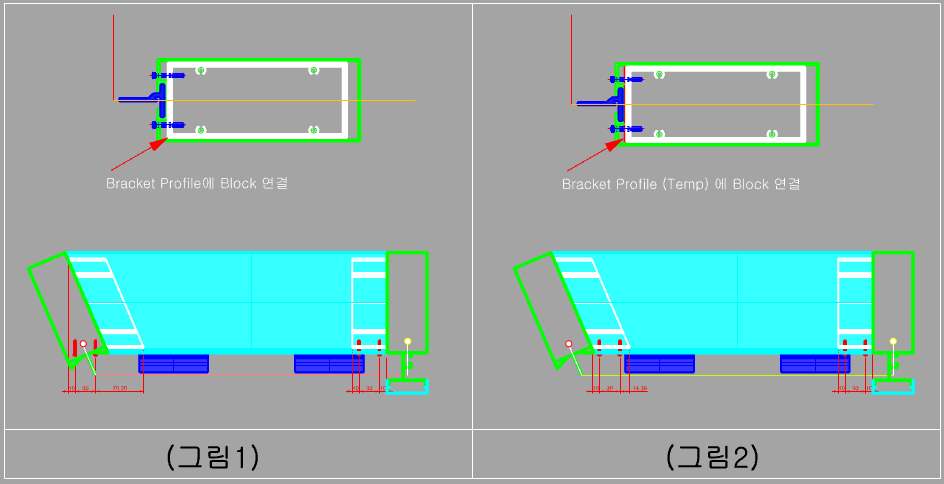

Temp Profile 적용 전 Screw Block 정렬 예시
Bracket 형상이 길어져 Screw Block 위치가 원하는 기준과 맞지 않는 예시
Temp Profile 적용 후 Screw Block 정렬 예시
보조 Temp Profile에 Screw Block을 연결하여 원하는 위치에 정렬한 예시

실행 결과

항목설명
정렬 기준보조 Profile을 기준으로 Screw Block 위치가 원하는 위치에 정렬됩니다.
삭제 대상Fab ID가 2.Temp인 형상은 모델링 완료 후 삭제됩니다.
참고: Temp Profile은 최종 모델에 남기기 위한 형상이 아니라 Screw Block 위치를 보정하기 위한 임시 기준 형상입니다.
