XRT, XRT1, XRT2  —  07_Rotate

XRT / XRT1 / XRT2

선택 객체를 객체 중심 기준으로 절대좌표 X축 방향에 맞춰 90도 또는 180도 회전할 때 사용합니다.

사용 목적

선택한 Object를 Object 중심을 기준으로 절대좌표 X축 방향으로 회전시킵니다. AutoCAD / BricsCAD / Rhino에서 동일하게 사용하며, -90도(XRT), +90도(XRT1), 180도(XRT2) 회전을 빠르게 적용할 때 사용합니다.

포함 명령어

명령어기능회전 기준
XRTObject를 Object 중심 기준으로 절대좌표 X축에 대해 시계방향으로 Rotate 합니다.X축 / -90도
XRT1Object를 Object 중심 기준으로 절대좌표 X축에 대해 반시계방향으로 Rotate 합니다.X축 / +90도
XRT2Object를 Object 중심 기준으로 절대좌표 X축에 대해 180도 방향으로 Rotate 합니다.X축 / 180도

사용 방법

  1. Rhino 명령창에 XRT, XRT1, XRT2 중 필요한 명령어를 입력하고 Enter를 누릅니다.
  2. 회전할 Object를 선택합니다.
  3. Enter를 눌러 선택한 Object를 X축 기준으로 회전합니다.

실행 예시

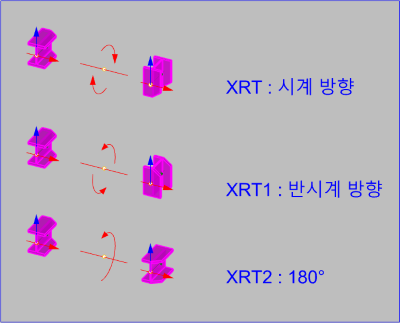

XRT XRT1 XRT2 rotate example
XRT, XRT1, XRT2 실행 방향 예시
참고: XRT/XRT1/XRT2는 객체 중심을 기준으로 절대 X축 회전을 적용합니다. 현재 CPlane 방향이 아니라 World 좌표축 기준으로 이해하는 것이 안전합니다.
