Windows · Rhino 7 & Rhino 8

3D 모델링,
커튼월을 아는 방식으로.

RCW V5는 Wire Frame과 실제 Section을 읽어 Mullion·Transom Frame을 Unit 단위로 자동 생성합니다. 부재를 하나씩 만드는 대신, 모델이 만들어질 기준을 준비합니다.

실제 모델링 보기 → 작업 순서 확인

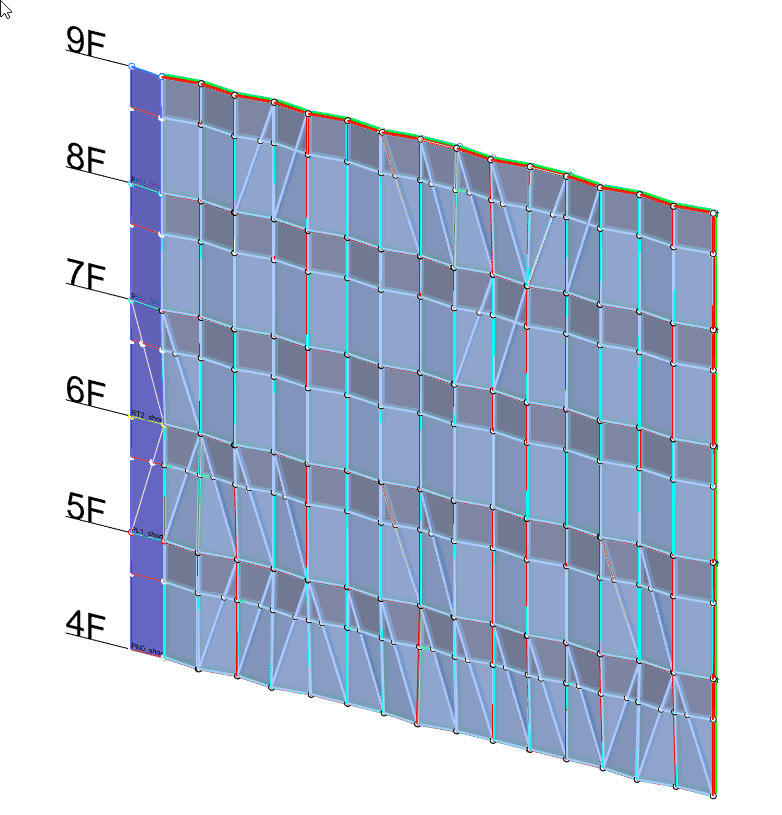

커튼월 설계 정보가 그대로 3D 모델의 입력이 됩니다.

모델을 직접 만드는 시간이 줄어듭니다.Wire Frame은 위치를, Section은 실제 형상과 속성을 전달합니다.

01 / 기준선 준비Mullion·Transom Wire Frame

02 / 단면 연결Profile·Block·Surface 정보

03 / Unit 생성UMD Frame 자동 모델링

04 / 구성요소 채우기Glass·Vent·Grill·BackPanel

Why RCW modeling

3D 모델링이 어려웠던 이유는 모든 부재를 직접 만들어야 했기 때문입니다.

RCW는 모델링 과정을 감추지 않습니다. 커튼월 설계자가 이미 알고 있는 기준선, 단면, Unit의 관계로 바꿔 반복 작업을 컴퓨터에 맡깁니다.

새로운 3D 문법보다 익숙한 설계 정보

일반 3D 명령으로 부재를 하나씩 만드는 대신 Mullion·Transom 중심선과 실제 Section을 사용합니다.

반복 배치보다 한 번 정의한 규칙

Profile, Block, Surface 정보를 Section에 정리하면 해당 부재가 놓이는 위치마다 같은 기준이 적용됩니다.

머릿속 검토보다 화면에서 확인

부재 방향, 단면 관계, Block과 Unit 구성을 3D로 확인해 다음 도면 작업 전에 문제를 찾을 수 있습니다.

Three inputs, one practical model

무엇을 준비하고, RCW가 무엇을 만드는지 명확합니다.

작업은 Wire Frame, Section, Unit 선택 순서로 진행됩니다. 각 단계의 입력과 결과가 분리되어 있어 처음 사용자도 어디를 확인해야 하는지 알 수 있습니다.

01 / Wire Frame

부재의 위치와 방향만 정확히 정합니다.

Mullion은 M_Center, Transom은 T_Center 계열로 구분합니다. 선의 시작과 끝 방향은 부재 순서와 Section 배치의 기준이 되며, WVector와 Ldir로 화면에서 확인할 수 있습니다.

Mullion·Transom 기준선을 Layer로 구분
Unit 번호와 방향점을 그룹 안에서 함께 관리
정형·경사·비정형 Unit에 동일한 원리 적용

MC1~MCXXTC1~TCXXWVectorLdir

Mullion Wire Frame의 Layer와 진행 방향 — Wire Frame은 완성 형상이 아니라, 부재가 생성될 위치와 방향을 전달합니다.

02 / Section Data

실제 단면에 모델링 규칙을 담습니다.

Section에는 단순한 Profile 외에도 Center Line, Polyline, Surface, Block과 재료·용도·추가 길이 정보를 기록할 수 있습니다. 이 정보가 Frame Solid와 관련 Block을 만드는 기준이 됩니다.

Profile 이름과 Mullion·Transom 용도 지정
Block과 Surface의 생성 위치·방향 정의
한 번 검토한 Section 데이터를 반복 사용

PnameMakeMMakeTSSP

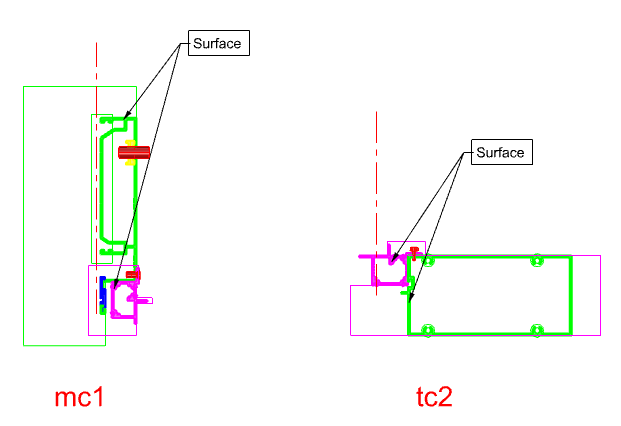

Mullion과 Transom Section에 입력된 Surface 정보 — Section은 부재의 모양뿐 아니라 생성 목적과 속성을 함께 전달합니다.

03 / UMD

Unit을 선택하면 Frame 모델이 만들어집니다.

UMD는 선택한 Unit 그룹의 기준선을 분석해 Mullion과 Transom Solid를 생성합니다. 관련 Block 배치, Bracket 재가공, 결과 그룹 정리도 같은 실행 흐름에서 처리합니다.

Mullion·Transom Frame Solid 자동 생성
Block·Subtract Shape·가공 관계 반영
생성 결과와 기준 객체를 Unit 그룹으로 정리

UMDUNIT MODELING

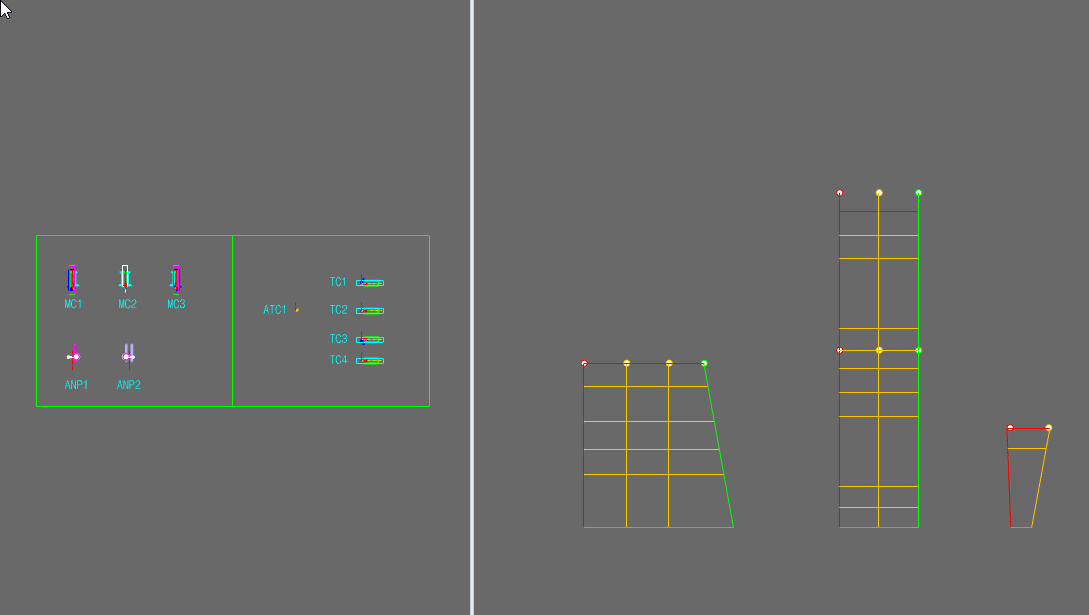

Wire Frame과 Section으로 Frame Solid를 생성하는 UMD 데모 — 실제 도움말 데모 — 준비된 Wire Frame과 Section이 Unit Frame 모델로 바뀌는 과정입니다.

A connected modeling path

선에서 시작해, 검토 가능한 Unit으로 완성됩니다.

단계가 바뀌어도 같은 설계 정보를 다시 그리지 않습니다. 앞 단계의 결과가 다음 단계의 입력이 됩니다.

01 / DEFINEWire Frame 작성

Mullion과 Transom의 위치, 순서, 진행 방향을 정합니다.

02 / CONNECTSection 연결

실제 Profile과 Block, Surface 정보를 기준선에 연결합니다.

03 / BUILDUMD 실행

Frame Solid를 생성하고 관련 객체를 Unit 단위로 정리합니다.

04 / COMPLETE면 구성요소 추가

선택한 면에 Glass, Vent, Grill, BackPanel 타입을 적용합니다.

Complete the unit

Frame이 만들어지면, 필요한 면을 선택해 구성요소를 채웁니다.

자주 사용하는 사양을 타입으로 미리 설정하고 필요한 Face에 적용합니다. 프로젝트 안의 서로 다른 사양도 명령 번호로 빠르게 구분할 수 있습니다.

GS1 ~ GS9

Glass

Section 기준과 설정된 두께·사양으로 선택한 Face에 Glass Solid를 만듭니다.

VT1 ~ VT9

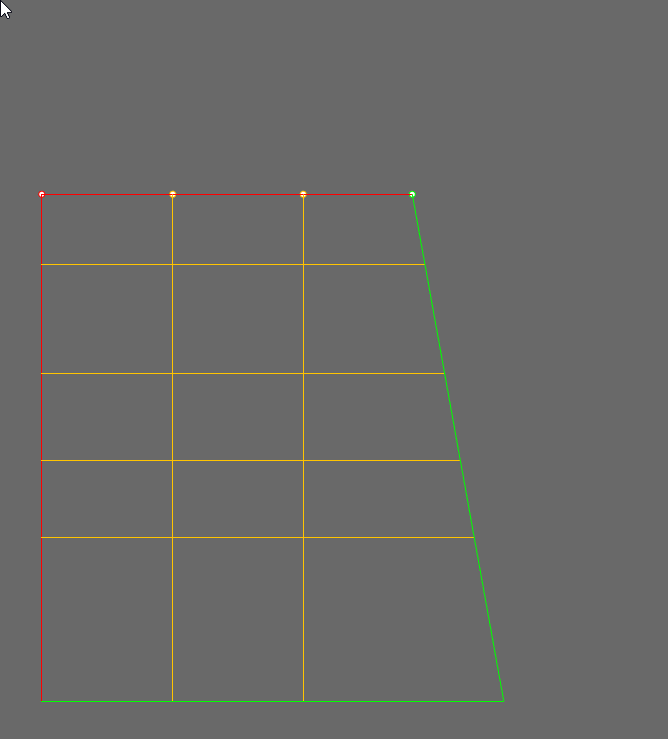

Vent

선택한 면을 기준으로 Left·Right·Top·Bottom Vent Frame을 그룹으로 만듭니다.

GR1 ~ GR5

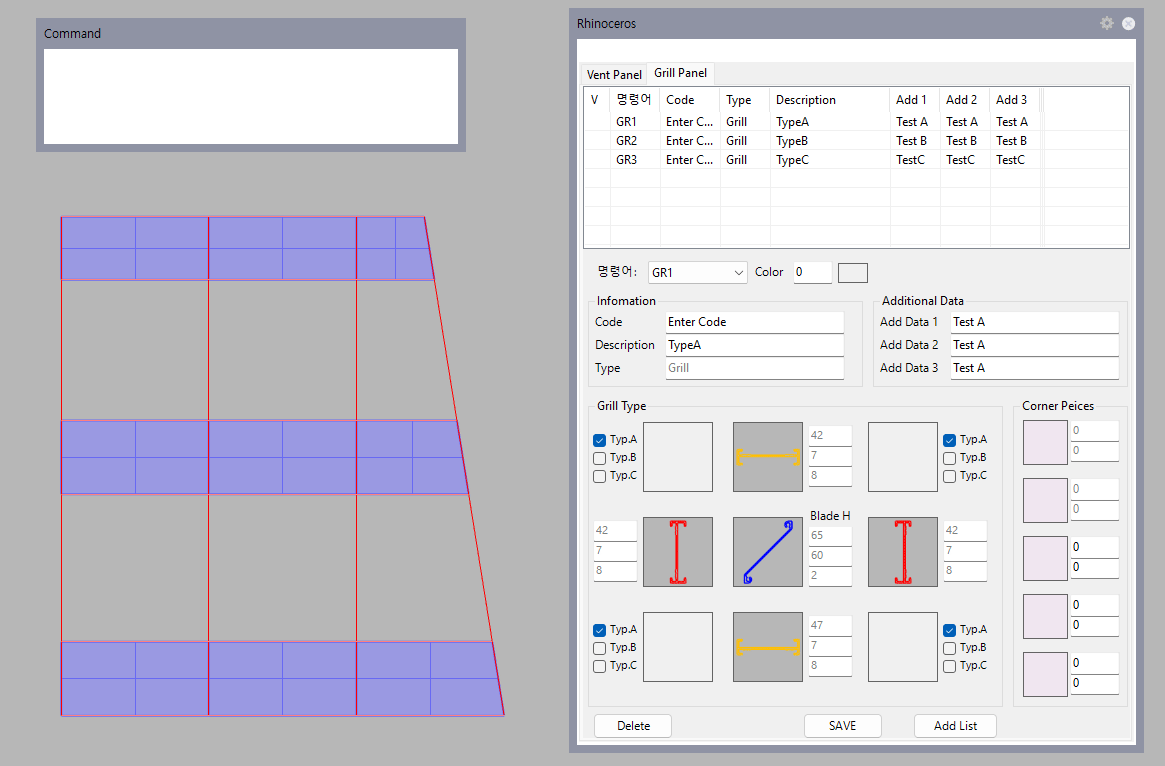

Grill

외곽 Frame과 내부 Blade를 설정된 Section과 간격에 맞춰 자동 구성합니다.

BP1 ~ BP5

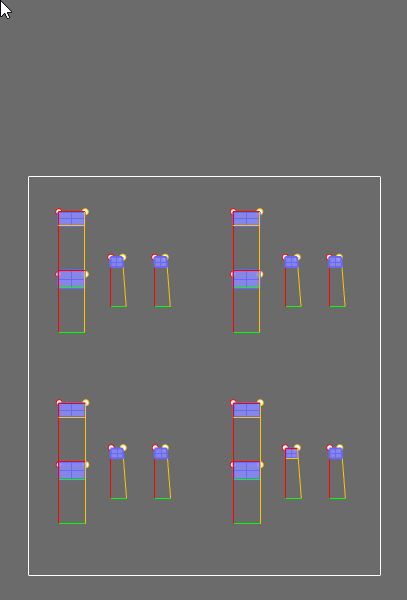

BackPanel

Glass Surface를 기준으로 Sheet·Panel·Insulation 구조의 Solid를 생성합니다.

From typical to complex

정형 Unit에서 곡면과 비정형 커튼월까지.

형태가 달라져도 기본 원리는 같습니다. Wire Frame이 위치와 방향을 정하고, Section이 실제 부재의 형상과 속성을 정합니다. RCW는 이 관계를 반복 적용해 규모가 큰 프로젝트도 같은 체계로 구성합니다.

Typical Unit반복되는 정형 Unit

Sloped Unit경사와 비직교 Face

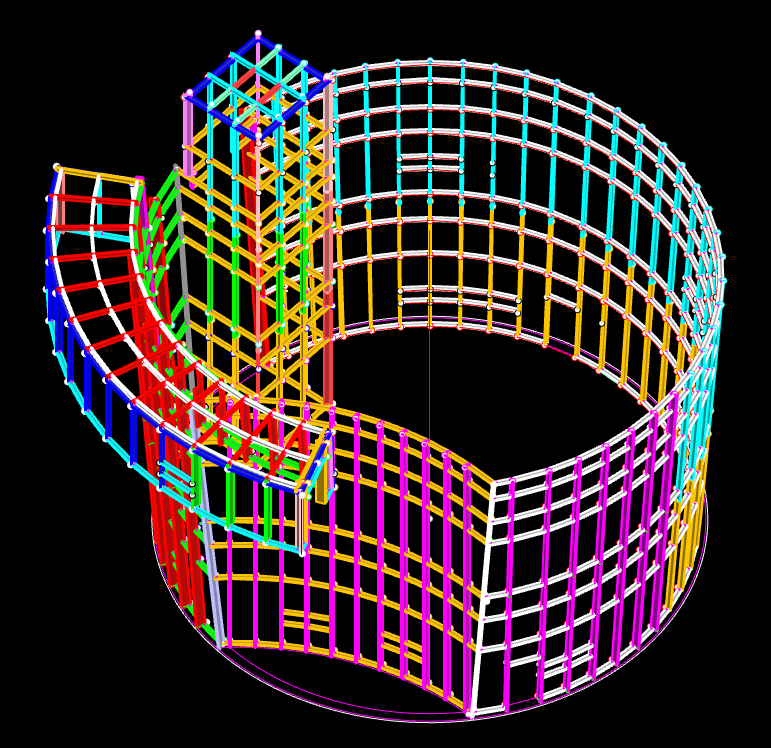

Curved Façade곡면을 따라가는 부재

Mixed ComponentsGlass·Panel·Vent 혼합

모델링은 결과가 아니라, 정확한 제작 정보의 시작입니다.

완성된 RCW 모델은 눈으로 검토할 수 있을 뿐 아니라 Profile 번호, 자재·절단 리스트, Unit 2D, 가공도와 제작 입면도의 기준이 됩니다. 다음 단계에서는 하나의 모델에서 어떤 자료가 만들어지는지 보여줍니다.

2단계 결과물 보기 →처음부터 다시 보기Stage 01 · Easy 3D modeling
