RCW for Rhino · 새로 만들어진 기능과 바뀐 것

이번에 달라진 것
스물한 가지

단면 정보를 넣는 화면부터 가공도·리스트·2D 도면, 그리고 AutoCAD 에서 쓰던 명령까지. 오류 수정은 빼고, 화면에서 달라진 것과 새로 생긴 것만 봅니다.

1 – 7

넣고, 만들고

단면 정보 입력 · Properties 단면 페이지 · 단면 사전검사 · 가공도 다섯 명령 · 웹 뷰어 · Bmt/Udt · NBlock

8 – 13

뽑고, 집계하고

입면 2D · FabList 라벨 · 절단 최적화 · 블록 패널 · Unit 집계 · 기본값 저장

14 – 21

보고, 편집하고

단면 표 · 유리 반투명 · 사선 CPlane · AutoCAD 명령군 · 편집 명령 · 명령 이름 변경 · 추가 길이 복사 · 도움말 검색

여는 말 이번 변경의 방향은 하나입니다 — 한 번 정해 둔 것을 두 번 다시 정하지 않게 만들었습니다. 가공도 방식도, 라벨 방식도, 옵션 기본값도 저장해 두면 다음부터 그대로 나옵니다.

Part 1

넣고, 만들고

단면에 정보를 넣는 화면이 둘로 늘었고, 가공도는 한 번 기록하면 다음부터 스스로 재현합니다.

1 Pname2 Properties 단면 정보3 SSP 4 가공도 55 WebV · ToWebFile6 Bmt · Udt7 NBlock

01

Pname Milling 신규 화면 변경

Pname · PPI

단면에 이름·단중·추가 길이·Block 정보를 넣는 그 창입니다. 여기에 Milling 탭이 새로 생겼고, Additional Length 가 Start 한 칸으로 줄었습니다.

Pname 창에서 단면 정보를 입력하는 화면 — Pname — 단면 정보 입력 창

Milling — 폴리라인 하나로 깎기

새로 생긴 것 — Milling 탭

프로파일 바를 폴리라인 모양으로 깎습니다.단면과 같은 평면에 닫힌 폴리라인을 그리고 Mill 1 버튼으로 고릅니다. 한 프로파일에 Mill 1~Mill 4 네 칸.
Cut Type — 깎기만 / 깎고 절삭체 사본 남기기사본은 Subtract_Block 레이어에 남아 위치를 눈으로 확인할 수 있습니다.
Location — By Brep(바 실제 양 끝) / By Line(중심선 양 끝)
등간격은 Block Insert 와 같은 뜻입니다 — 양 끝에 하나씩 놓고 사이를 값을 넘지 않는 가장 적은 개수로 나눕니다. 자투리가 없습니다.

구간	입력	결과
1250mm	등간격 100	간격 96.15mm · 14 개
1200mm	등간격 200	간격 200mm 그대로 · 7 개

바뀐 것 — Additional Length

Mullion · Transom 두 칸이 Start 한 칸으로.한 단면은 멀리언이거나 트랜섬이지 둘 다일 수 없어 늘 한쪽만 쓰였습니다.
기존 도면은 그대로 열립니다 — 한 번 저장하면 옛 두 값이 하나로 정리됩니다.
두 탭의 배치를 맞춰 탭을 바꿔도 항목이 움직이지 않습니다. 이름 칸을 누르면 모델에 번호 점이 찍힙니다.

한 마디 전에는 슬롯·홈을 넣으려면 형상을 따로 만들어 빼야 했습니다. 이제 단면에 그린 폴리라인 하나면 UMD 가 알아서 깎습니다. 간격 규칙도 블록과 같아 새로 외울 것이 없습니다.

02

Properties 패널의 단면 정보 신규

명령 아님 — Properties 패널 안의 탭

Rhino Properties 패널 안에 RCW 탭이 생겼습니다. 객체를 고르고 P 아이콘을 누르면 그것이 어떤 부재인지 바로 나옵니다. 단면 group 안의 선 하나를 골라도 됩니다.

Properties → P 탭 — 고르면 바로 보이고, 그 자리에서 고칠 수 있다

화면 구성

Object	Rhino 기본 Object 페이지와 같은 줄 — `Type` · `Name` · `Description` · `Layer` · `Display Color`
Section Data	Material · Profile · Fab · Group · Alloy — 번호가 아니라 뜻으로(`1. Mullion`)
Add Length	`Top/Left` · `Bot/Right` 두 줄
More details	그 객체로 Pname 창을 바로 엽니다

알아 둘 것

Name 을 고치면 단면 이름(P_name)도 함께 바뀝니다 — 확인창이 먼저 뜹니다.
여러 개를 고르면 편집이 꺼집니다.
ID 를 바꿔도 이미 만든 모델·도면은 그대로입니다 — SSP 재등록 + UMD 재실행이 필요합니다.
단면 data 는 Undo 로 되돌아가지 않습니다. Rhino 7 에서도 나오고, 탭 아이콘만 Rhino 8 전용입니다.

한 마디 전에는 "이 선이 어느 프로파일인가"를 알려면 Pname 을 열어야 했습니다. 이제 클릭 한 번입니다.

03

SSP — 등록 전에 먼저 걸러 준다 사전검사 신규

SSP

SSP 는 단면 group 을 골라 등록하는 명령입니다. 여기에 등록 전 검사가 들어갔습니다 — 그대로 등록하면 한참 뒤 UMD 에서야 터지던 것들을, 이제 등록하는 그 자리에서 알려줍니다.

SSP 가 data 없는 단면에 No_Data 표시를 세우고 중단 경고창을 띄운 화면 — SSP — 문제가 있는 단면은 선택 + 표시 + 경고창, 셋으로 알린다

새로 검사하는 것 — 셋

data 가 없는 단면 SurfacePname 을 넣지 않은 단면입니다. 등록을 중단하고, 그 단면 한가운데에 빨간 No_Data 표시를 세웁니다.
복사로 어긋난 Block ID — 다시 찾아 줍니다단면 group 을 복사하면 등록된 블록 ID 가 원본 group 의 블록을 그대로 가리킵니다. group 안에서 같은 이름 · 같은 거리의 블록을 찾아 스스로 고쳐 씁니다. 하나로 좁혀지지 않으면 고치지 않고 알립니다.
형상이 깨진 단면 Surface닫히지 않은 구멍 선, 겹쳐 그린 선 — 잘못된 Surface 라고 알리고 Bad_Shape 표시를 세웁니다.

알아 둘 것

한 창에 모아서 보여줍니다.단면 문제와 블록 문제가 섞여 있어도 나누지 않습니다 — 같은 유닛의 줄이 나란히 떠야 한 번에 고칩니다.
찾아가기 쉽게 — 문제 객체는 선택된 채로 남고, 표시는 No_Data Layer 에 모입니다.SSP 를 다시 돌리면 지난 표시는 지웁니다. 자세한 이유는 명령창에 한 줄씩 남습니다.
중단이면 등록은 하지 않습니다.반쪽짜리 단면이 Multi_set 에 들어가지 않게 합니다. 고친 뒤 SSP 를 다시 실행하면 됩니다.

한 마디 전에는 UMD 가 죽고 나서야 어느 단면이 문제인지 되짚어야 했습니다. 이제 SSP 가 그 단면을 집어서 보여줍니다.

04

FDwg — 입면에 홀 깊이가 보인다

FDwg · FDDS

FDwg 는 FDDS 와 같은 가공도를 만들되, 입면도에도 홀 정보를 함께 표시하고 홀이 자재를 얼마나 관통하는지를 점선으로 보여 줍니다.

FDwg — 그룹을 고르면 View 별 가공도와 입면 홀 깊이가 함께 생성된다

입면 홀 깊이 표현

홀이 자재를 통과하는 구간을 점선(Hidden Line)으로 그립니다 — 위치와 관통 깊이를 동시에 봅니다.
홀과 같은 깊이의 선만 골라냅니다.홀의 Bounding Box 깊이와 2D 투영이 계산한 가려진 선의 깊이가 맞는 것만 씁니다 — 반대편 벽 같은 무관한 선은 빠집니다.
선별된 선은 Shape_Hidden 레이어에 들어갑니다.
FR · TO · BO · TB · BB 모든 입면 View에 적용되며, 프로파일 방향에 따라 알맞은 View 에 자동으로 나타납니다.
홀 중심선 · 단면 해치 · 홀 포인트 등 기존 표기는 그대로 두고 그 위에 더합니다.

옵션 우선순위

DdOpt 는 View 방향·거리·추가 치수·홀 인식 지름을, DsOpt 는 치수선 배치와 크기를 정합니다.
재생 모드에서 해당 금형 행이 파일에 있으면 파일 값이 패널 값보다 우선합니다. 없으면 DdOpt 패널 값을 씁니다.

한 마디 입면만 보고도 홀이 어디까지 뚫렸는지 알 수 있습니다. 단면을 따로 찾아볼 일이 줄어듭니다.

04

FDstyle — 한 번 기록하면 다음부터 자동 명령 통합

FDstyle (구 FDP · FDwgStyle)

자주 쓰는 Profile 의 가공도 작업을 한 번 기록해 두면, 같은 Profile 의 가공도를 만들 때 같은 결과가 자동으로 재현됩니다.

기록(ON) → 작업 → 재생(OFF)에서 자동 재현

FDstyle 패널 구성 — 배너 토글, 도면양식, 양식삽입, 상태 표 — 패널 — 배너 토글 · 도면양식 · 양식삽입 · Profile 별 상태 표

기록되고 재현되는 것

DdOpt 옵션 전체

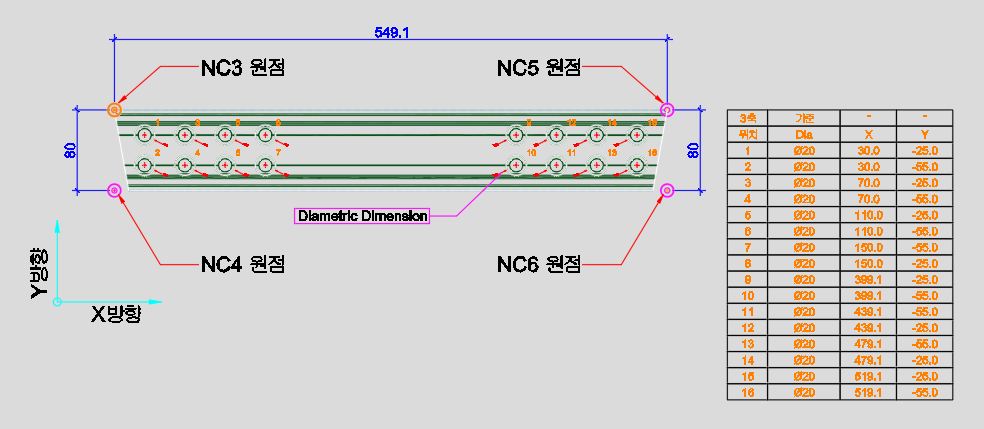

NC 데이터 테이블 (NC3~NC6)
FSC 도면 압축
주석 · 지시선 · 라벨 이동직접 추가한 지시선·텍스트와 LeaderTextMove 로 옮긴 위치까지.
부속자재 표(FabBomTable)의 위치
부분 확대 3D(F3D)의 카메라 방향과 배율

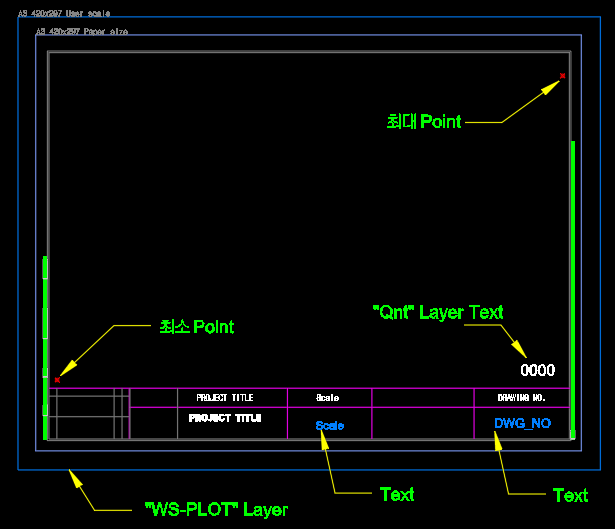

도면 양식(SFB/FFB)

보여 줄 것

기록 ON → DdOpt 맞추고 FDwg 실행
F3D · 부속자재 표 · 지시선 추가
재생으로 되돌린 뒤 같은 Profile 을 다시 FDwg

한 마디 여기가 이번 변경의 중심입니다. 가공도를 "매번 다시 꾸미는 일"에서 "한 번 정해 두는 일"로 바꿉니다.

04

F3D — 3D 부분 확대 뷰 신규

F3D

복잡한 가공 부위나 브래킷 결합부를 원하는 각도의 3D 모습 그대로 도면에 넣습니다.

F3D — 3D 창에서 구도를 잡고, 확정하면 그대로 2D 로 삽입된다

순서

부재를 고르면 별도 3D 창이 열립니다 — 그 부재만 격리되어 보입니다.
우버튼 드래그 회전 · 휠 확대 · 좌버튼 드래그 이동
확정 — 화면에 보이는 그대로(원근)가 숨은선 제거 2D 로 바뀝니다.
위치를 클릭하고 배율을 드래그로 정합니다(0.3 배부터).

알아 둘 것

카메라 방향과 배율이 저장됩니다 — 재생 시 같은 방향·같은 배율로 자동 재현.
부재(Brep)와 ProfileName 이 있어야 합니다 — 없으면 중단됩니다.
출력은 항상 모델 실측 기준. 3D 창의 확대는 구도용일 뿐입니다.

한 마디 "이 부위는 말로 설명하기 어렵다" 싶을 때 씁니다. 한 번 각도를 잡아 두면 다음 도면에서도 같은 각도로 나옵니다.

04

FabBomTable — 부속자재 표 구 FBL

FabBomTable

가공도에 들어가는 부속자재 목록(BOM)을 마우스로 원하는 자리에 놓습니다. 내용은 이 명령이 만드는 것이 아니라 가공도를 만들 때 이미 모인 것입니다.

주황색 미리보기로 좌상단을 클릭하면 그 자리에 표가 그려진다

동작

내용 — FDwg/FDDS 가 그룹의 브래킷·슬리브·부착물에서 자동 수집
위치 지정 — 표 외곽과 행 구분선이 주황색 미리보기로 보입니다
크기는 자재 종수와 글자 크기에 따라 자동 결정
같은 Profile 에 표가 있으면 지우고 새로 그립니다
위치는 도면 기준점 상대좌표로 저장 → 재생 시 같은 자리

안 될 때

"수집된 부속자재가 없습니다" — 부속자재가 포함된 그룹으로 FDwg/FDDS 를 먼저 실행해야 합니다.
ProfileName 태그가 없는 객체는 대상이 아닙니다.
FabTable(제작 번호 표)과는 다른 표입니다.

한 마디 표를 어디에 둘지만 정하면 됩니다. 그 자리를 기억했다가 다음 도면에서도 같은 자리에 놓습니다.

04

LeaderTextMove — 화살표는 두고 글자만 옮긴다 구 LM

LeaderTextMove · LeaderMove

지시선의 화살표는 부속에 고정한 채 텍스트(꼬리)만 옮깁니다. 일반 Move 는 화살표까지 움직여 지시 대상이 흔들립니다.

화살표는 그대로, 꼬리만 새 위치로 — 지시선이 따라 다시 그려진다

동작

고정 / 이동 — 시작점(화살표)은 그대로, 마지막 점(꼬리)만 이동
미리보기가 실제 지시선과 같은 DimStyle 로 그려져, 클릭 위치가 결과와 일치합니다
여러 라벨을 이어서 옮길 수 있습니다 — Enter 로 종료
Annotation(지시선)만 선택됩니다

쓰는 자리

단면 라벨이 서로 겹치거나 도면 밖으로 나갈 때
기록 모드에서 옮기면 그 위치가 저장되어 재생 시 그대로 재현됩니다
라벨 전체를 옮기려면 LeaderMove

한 마디 도면 손질 중 가장 잦은 것이 겹친 라벨 정리입니다. 그 손질까지 기록되니 다시 뽑아도 정리된 상태로 나옵니다.

05

WebV · ToWebFile — 브라우저에서 보고, 파일 하나로 보낸다 Standard

WebV · ToWebFile

모델을 Rhino 없이 볼 수 있게 만듭니다. WebV 는 지금 바로 브라우저로 열고, ToWebFile 은 HTML 파일 하나로 저장해 그대로 전달합니다.

WebV — 내 PC 의 localhost:8765 뷰어. 외부로 올리지 않는다

ToWebFile — 모델이 안에 든 HTML 하나. 더블클릭이면 열린다

뷰어에서 할 수 있는 것

Orbit · Pan · Zoom · Reset · Fit — 상단 툴바
Ghost 반투명 · Grid · Section 절단(X/Y/Z 축과 위치)
Explode — 슬라이더로 요소를 벌려 조립 관계 확인
Projection — Persp / Ortho (기본 Ortho)
Zoom Window — W → Space, 영역 드래그
뷰 단축키 — TV · FV · RV · LV · SE/SW · ZX 전체보기

공통

폴리곤 감소율을 물어봅니다 — Enter 면 원본. 값이 작을수록 가볍습니다.
레이어·색상·블록 색상 상속과 텍스트까지 함께 넘어갑니다.

한 마디 현장이나 발주처에 모델을 그대로 보여 주는 가장 빠른 길입니다. 받는 사람은 프로그램을 깔 필요가 없습니다.

06

Bmt · Udt — 부재를 하나씩 만든다 신규 Standard

Bmt · Udt

UMD 는 와이어프레임 group 을 완전하게 준비하고 골라야 결과가 나옵니다. Bmt 는 같은 규칙을 부재 하나 단위로 줍니다 — 선 하나를 짚으면 그 부재가 바로 생깁니다.

Bmt — 선 하나를 짚으면 그 부재가 생긴다

작업 순서

Mullion 이나 Transom 프로파일 group 하나를 고릅니다.
선 하나를 짚습니다.
미리보고 그 부재를 바로 만듭니다.
뒤 부재를 같은 와이어프레임 셋에 이어서 더합니다.
두 종류가 다 있으면 Udt 로 셋을 다시 지어 부재 간 절단이 보이게 합니다.

알아 둘 것

생성물은 와이어프레임 셋 단위로 묶입니다.선택이 단순해지고, 관계없는 유닛의 프로파일이 함께 갱신되지 않습니다.
프로파일 방향은 원본 group 에 저장되어, 나중에 갱신해도 지금의 뷰나 선택 방향에 좌우되지 않습니다.
한 유닛은 한 방식만 씁니다 — BMT/UDT 아니면 SSP/UMD.
단면 data 가 없는 프로파일은 옛 기본 연장값을 씁니다 — Brep·curve 50, 원본 Surface 0.
도움말에 Bmt/Udt 페이지가 있습니다 — 04 Frame Modeling 의 UMD 다음.

한 마디 처음 배우는 사람과 한두 부재만 고쳐야 하는 상황을 위한 길입니다. 전체를 다시 돌리지 않고 필요한 것만 만들 수 있습니다.

07

NBlock — 같은 유닛은 블록 하나로

NBlock → Molist · Cuttinglist · FabTable

같은 형상·같은 규격의 유닛을 Group 으로 계속 복사하는 대신 블록 하나로 관리합니다. 작업 시간과 파일 용량이 줄고, 이후 리스트 명령이 그 블록을 그대로 읽습니다.

이름은 객체 안의 Text 에서

같은 이름이면 정의 갱신 + 인스턴스 재배치

Molist — Group·Block·Mixed 자동 판별

블록 만들기

이름은 객체 안의 Text 에서 가져옵니다.GS·VT·BP·GR 로 시작하는 Text 는 제외. 쓸 Text 가 없으면 새 이름을 입력합니다.
기준점은 M_Center·T_Center 시작점이 만나는 곳중심선 레이어가 함께 선택되어야 정확합니다. M_Center 선이 하나 포함되어야 합니다.
같은 이름이면 정의를 갱신하고 기존 인스턴스를 원래 위치·회전 그대로 재배치합니다.
이름이 애매하면 어느 Text 를 쓸지 묻고, 덮어쓰기 전에 확인창이 뜹니다.

리스트가 블록을 읽는다

Molist	Group / Block / Mixed 자동 판별해 하나로 집계
Cuttinglist	Group · NBlock · 혼합 모두 지원
FabTable	블록 내부와 중첩 블록의 수량 반영
PMolist	블록 안의 프로파일까지 읽습니다

한 마디 부분 선택하면 부분 리스트가 나옵니다. 유닛을 블록으로 만들어 두면 고른 만큼만 집계됩니다.

Part 2

뽑고, 집계하고

입면 도면과 리스트가 한 명령으로 이어지고, 결과 형식은 사람마다 다르게 저장해 둘 수 있습니다.

8 UF2D · U2D · F2D9 FabList TypeA/B10 Cuttinglist 11 BlockOpt12 UnitList · UnitTable13 System Default

08

입면도 산출 — 단면·입면·치수·리스트를 한 번에

UF2D · U2D · F2d · TextBoxLeaderMove

유닛 하나를 골라 단면 2D · 제작 리스트 · 입면 2D · 치수를 한 번에 만듭니다. 단면을 낼 위치에 점을 찍어 Cross Line 을 만듭니다(2 점까지).

U2D — 단면 2D + Fablist

UF2D — 여기에 Front 입면 + 치수까지

F2d — Front 입면 2D (Glass Line 생략)

TextBoxLeaderMove — 박스만 옮기면 지시선이 따라온다

세 명령의 범위

U2D	Cross Line 기준 Top/Right 단면 2D + 치수 + 그 유닛의 Fablist
UF2D	U2D + Front 입면 2D + 치수 — 단면과 입면이 함께 필요할 때 이 하나로 끝냅니다
F2d	Front 기준 입면 2D. 프로파일이 잘 보이도록 Glass Line 생략, Center Line 따라 치수

TextBoxLeaderMove

Fablist TypeB 의 미니 테이블 라벨을 옮길 때 씁니다.
박스가 이동하면 지시선 끝점이 자동으로 다시 계산되고, 시작점(멤버 중점)은 움직이지 않습니다.
박스 안 어느 객체를 클릭해도 동작합니다.

한 마디 UnitTable 로 유닛 입면을 세워 두고 UF2D 를 돌리는 것이 가장 짧은 입면 도면 작업입니다 — 12 번에서 이어집니다.

09

입면 번호 라벨 — TypeA / TypeB 신규

Fablist · Flist · FabTable

입면에 붙는 번호 라벨의 방식을 고를 수 있게 됐습니다. 표 자체는 두 방식 모두 똑같이 나오고, 입면 라벨만 달라집니다.

FabList — TypeA(원+번호) / TypeB(라인별 미니 테이블)

두 방식

TypeA	솔리드마다 원 + 번호를 지시선으로. 표의 NO 와 1:1 (기존 방식)
TypeB	같은 센터라인의 솔리드를 묶어 미니 테이블을 만들고 멤버 중점에 연결. 행은 `ProfileName Fab번호 - 수량`

LabelFontScale — 글자 배율(기본 2.5)
SaveAsDefault=On 으로 한 번 실행하면 그 방식·크기가 기본값으로 저장됩니다.

FabTable 에 생긴 옵션

Accessory(기본 On) — Off 면 부자재 테이블이 통째로 생성되지 않습니다.주부재에 브라켓으로 붙어 함께 복사되는 형상은 이 옵션과 무관합니다.
Unit_No_On — 부재명에 Unit No 를 함께(Profile-UnitNo F1)
FabTable 은 제작 번호 표, TypeA/TypeB 는 FabList 의 입면 라벨 — 서로 다른 것입니다.

한 마디 사람마다 선호하는 방식이 다릅니다. 한 번 정해 두면 그 PC 에서는 늘 그 방식으로 나옵니다.

10

Cuttinglist — 최적 장바 5 종을 함께 낸다 신규

Cuttinglist

절단 길이별로 집계하고 장바 길이와 Loss 를 계산해 절단 계획표를 만듭니다. 여기에 최적의 장바 5 종에 대한 추가 리스트가 함께 나옵니다.

절단 계획표 생성

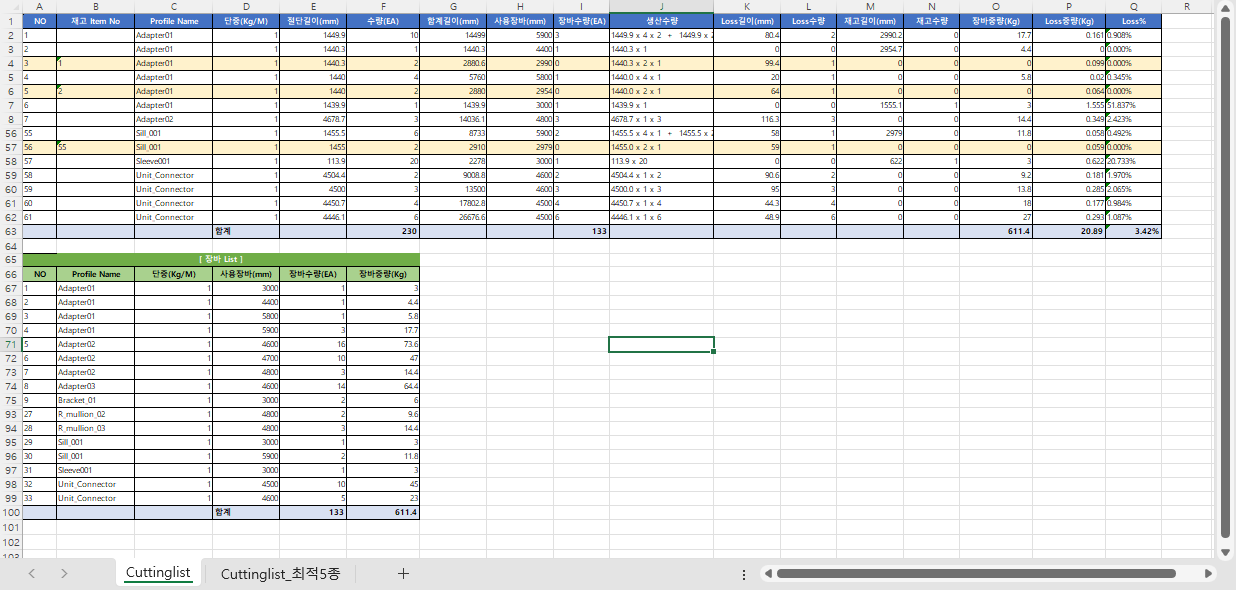

Cuttinglist 가 낸 장바 리스트 — 장바 List — Profile 별 사용 장바와 총 중량

산출 내용

절단 계획	Profile Name · 단중 · 절단길이 · 수량 · 사용 장바 · 생산 수량
Loss / 재고	Loss 의 길이·수량·중량과 재사용 가능한 재고
장바 List	Profile 별 사용 장바 길이·수량과 총 중량을 따로

Auto_Barlist_On — Min~Max 와 Interval 로 자동 생성(기본 3000~6500, 간격 100). Off 면 사용자 txt.

엑셀이 이제 정말 나옵니다

고객 PC 에 Excel 도 Python 도 필요 없습니다.전에는 그것이 없는 PC 에서 워크북이 아예 나오지 않았습니다. 이제 프로그램이 .xlsx 를 직접 만듭니다.
목록 명령 여덟 개 전부 — Cuttinglist · Molist · PMolist · UnitList · GsList · BpList · VtList · GrList
저장하지 않은 문서에서는 "문서를 저장하라"고 말하고 멈춥니다.

한 마디 발주 전에 장바를 어떤 길이로 사는 것이 가장 덜 버리는지를 다섯 가지로 비교해 줍니다.

11

BlockOpt — 자주 쓰는 블록을 패널에서

BlockOpt

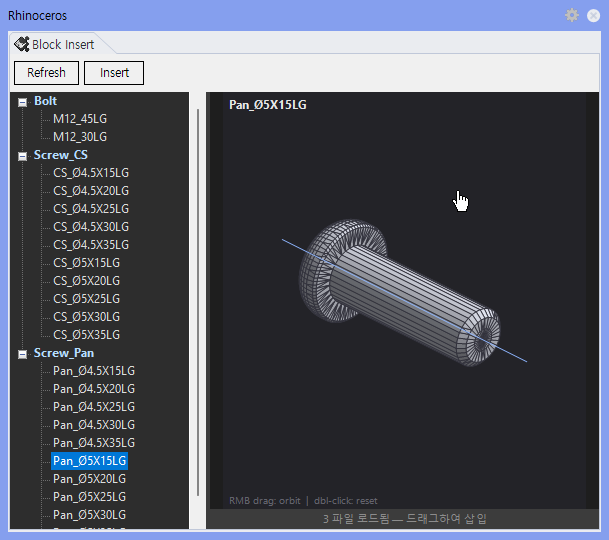

RCWFolder 로 열리는 폴더 안의 Blocks 에서 .3dm 파일을 읽어 목록과 미리보기를 패널에 띄우고, 고른 블록을 화면에 바로 삽입합니다.

고르고 → 미리보고 → Insert

패널

TreeView	파일별 블록 이름. 같은 이름은 먼저 발견된 파일의 것만
Preview	우버튼 드래그로 Orbit, 더블클릭으로 리셋
Refresh	폴더를 다시 읽어 목록 갱신
Insert	정의를 문서에 추가하고 지정 위치에 삽입

기본 제공 — Bolt.3dm · Screw_CS.3dm · Screw_Pan.3dm
명령을 다시 입력하면 패널이 닫힙니다(토글).

목록이 비어 있으면

폴더가 없거나 .3dm 안에 블록 정의가 없는 경우입니다.
이제 어느 폴더를 읽었는지와 파일이 왜 없는지를 말해 줍니다.

한 마디 볼트·나사처럼 매번 쓰는 부속을 회사 표준으로 한 폴더에 모아 두면 모두가 같은 블록을 씁니다.

12

UnitList · UnitTable — 유닛 종류별로 세운다 신규 Standard

UnitTable · UnitList

NBlock 으로 만든 유닛들을 블록 이름별로 집계해서, 각 유닛의 대표 입면을 가로로 나란히 세우고 그 아래에 이름과 수량을 적습니다.

UnitTable — 유닛 사이를 그 폭의 4 배로 벌려 UF2D 가 들어갈 자리를 남긴다

UnitTable

블록 이름별로 대표 유닛 하나를 복제해 가로로 배치합니다.
간격은 그 유닛 폭의 4 배 — 이어서 UF2D 로 fablist 와 치수를 넣을 공간을 미리 확보합니다.
각 입면 아래에 블록 이름과 Qnt-수량.
아래쪽 Profile 표는 만들지 않습니다.

UnitList · 그리고 이어지는 흐름

UnitList — 유닛 이름과 수량을 리스트 표로.
대상은 Description 이 NBlock: 으로 시작하는 것뿐 — 일반 블록은 아닙니다.
NBlock → UnitTable → UF2D 순서로 이어집니다.

한 마디 "이 현장에 유닛이 몇 종류, 각각 몇 개" 를 한 장으로 만듭니다. 그리고 그 한 장이 입면 도면의 바탕이 됩니다.

13

System Default — 내 기본값을 저장한다 신규

DdOpt · DsOpt 의 D 버튼 · Fablist SaveAsDefault

자주 쓰는 설정을 기본값으로 저장해 두면 다음부터 그 값으로 시작합니다. 파일 하나에 모이고 설치 PC 단위라, 사람마다 다른 기본값을 가질 수 있습니다.

DdOpt 와 DsOpt 두 패널의 D 버튼 위치 — 기본값을 저장하는 D 버튼 — `DdOpt` 는 위쪽, `DsOpt` 는 `Apply` 아래

어떻게 저장하나

DdOpt	패널 위쪽의 작은 D 버튼. 누르면 파랗게 바뀌고, 값을 하나라도 바꾸면 원래 색으로 돌아옵니다.
DsOpt	Apply 버튼 아래의 D 버튼. DimStyle 이름과 배수값·Max 체크가 저장됩니다.
Fablist	옵션 `SaveAsDefault`=On 으로 실행하면 LabelType·LabelFontScale 가 저장됩니다.

알아 둘 것

저장 위치는 System_Default.dat 한 파일입니다 — 전체 경로는 저장할 때 명령창에 찍힙니다.
여러 기능이 같은 파일을 공유하되 자기 항목만 갱신하고 다른 값은 그대로 둡니다.
메모장으로 직접 고칠 수 있습니다 — key=value 한 줄에 하나.
설치 PC 단위입니다 — 다른 PC 로 옮기려면 이 파일을 복사하십시오.

한 마디 매번 같은 체크박스를 다시 맞추던 일이 없어집니다. 회사 표준을 정했다면 그 파일 하나를 나눠 주면 됩니다.

Part 3

보고, 편집하고

여러 단면을 한 표에서 고치고, AutoCAD 에서 쓰던 손버릇을 Rhino 안에서 그대로 씁니다.

14 Dtable15 GRV16 VB 17 NC3~NC6 · FSC · SFB · FFB18 SST · Erase · Acad_Join19 명령 이름 변경 20 CDPlg21 도움말 검색

14

Dtable — 여러 단면을 한 표에서 고친다 되살아난 명령

Dtable

프로파일을 하나씩 Pname 으로 열어 고치는 대신, 선택한 단면들을 한 표에 모아 비교하며 편집합니다. 행을 클릭하면 왼쪽에 그 단면의 미리보기가 나옵니다.

Section_Information_Table — 단면마다 한 행, 왼쪽에 미리보기

표 구성

항상 보이는 컬럼 — Profile Name · Description · Unit Weight · Color Code
접이식 그룹 셋 — Profile IDs(기본 펼침) / Additional Length / Extrusion
이름으로 정렬해도 저장이 엉키지 않습니다화면 순서가 아니라 각 행의 숨은 식별자를 기준으로 저장하기 때문입니다.
Save All 저장 후 닫기 / Close 저장 없이 닫기
끝나면 원래 쓰던 치수 스타일로 되돌립니다.

바뀐 것

Additional Length 컬럼이 넷에서 둘로 줄었습니다 — T/L · B/R.Pname 이 Start 한 칸이 된 것과 같은 변화입니다(1 번).
어떤 단면이 실제로 바뀌었는지 명령창에 이름으로 표시됩니다.

한 마디 단면이 스무 개, 서른 개가 되면 하나씩 여는 것이 일입니다. 표로 놓고 보면 빠진 값이 눈에 보입니다.

15 · 16

GRV · VB — 보는 방식을 바꾸는 두 명령

GRV · VB

GRV — 다시 실행하면 원래대로. 켜고 끄는 토글

GRV — 유리 반투명 토글

이름이 Glass 로 시작하는 모든 레이어의 서피스를 80% 투명으로.
켜면 레이어 색을 밝게 보정하고 Rendered 뷰로 전환합니다.
끄면 재질·표시 모드·색상 소스를 모두 원래대로 복원합니다.
유리에 가리지 않고 뒤쪽 부재와 구조를 함께 확인할 때 씁니다.

VB — 사선을 기준으로 작업 평면

고른 커브의 시작점이 CPlane 원점, 시작→끝 방향이 X 축이 됩니다.
선이 World Z 와 평행하면 Y 축을 World Y 로 대신합니다.
화면 View 는 바꾸지 않습니다 — 작업 평면만 바꿉니다.
사선 부재 위에서 매번 CPlane 을 손으로 맞추던 일을 없앱니다.

한 마디 둘 다 모델을 건드리지 않고 보는 방식만 바꿉니다. 언제든 되돌릴 수 있으니 부담 없이 쓰십시오.

17

AutoCAD 에서 하던 일을 Rhino 안에서

NC3 · NC4 · NC5 · NC6 · FSC · SFB · FFB

가공 데이터 · 도면 압축 · 도면 양식 — 도면을 마무리하는 세 작업을 Rhino 안에서 끝냅니다. 그리고 셋 모두 FDstyle 재생으로 자동 재현됩니다.

NC3~NC6 이 만든 홀 좌표 테이블 — NC3~NC6 — 홀 좌표 테이블

FSC 실행

FFB — 스케일·위치 자동 계산

NC3 ~ NC6 — 홀 좌표 테이블

홀의 X/Y 좌표(원점 기준)와 지름을 NC 가공용 테이블로.
네 명령의 차이는 원점 모서리 하나뿐 — NC3 좌상 · NC4 좌하 · NC5 우상 · NC6 우하.
Gap=Yes 로 X_Gap 컬럼을 함께(기본 No).

FSC · SFB → FFB

FSC — 형상이 양식보다 길 때 X 방향으로만 압축. 긴 구간만 줄이고 치수값은 원래 값 그대로 표시합니다. 기준은 AutoScale.dat 의 프로파일별 값.
SFB 로 회사 양식을 한 번 골라 두면, FFB 가 도면 크기를 재서 스케일과 위치를 자동 계산해 삽입합니다.
도면번호 · 수량 · 스케일 · 패널/패드 크기 · 길이를 양식의 빈칸에 자동으로 채웁니다.

한 마디 도면을 AutoCAD 로 넘겨서 마무리하던 단계가 없어집니다. 한 번 기록해 두면(FDstyle) 다음 가공도부터는 알아서 붙습니다.

18

SST · Erase · Acad_Join Erase · Acad_Join 신규

SST · Erase · Acad_Join

AutoCAD 에서 손에 익은 편집 방식을 Rhino 안에서 그대로 씁니다.

SST — 드래그 방향이 Window(파랑) / Crossing(초록)을 정한다

SST — AutoCAD 식 STRETCH

오른쪽으로 드래그 = Window(파란 창) — 완전히 들어온 것만.
왼쪽으로 드래그 = Crossing(초록 창) — 걸친 것까지.
창 안의 커브 제어점 · Brep 정점 · 포인트 · 블록 삽입점 · 치수 끝점을 옮깁니다.
선택한 객체는 노란색으로 미리 표시되고 이동 중에도 미리보기가 따라옵니다.
선택되지 않은 부분은 그대로 두고 곡선과 치수를 함께 변형합니다.

Erase · Acad_Join — 도움말 있음 · 13 Utils

Erase — AutoCAD 의 ERASE 처럼 명령 전에 고른 것도, 후에 고른 것도 모두 받습니다.
Acad_Join — 커브를 하나씩 묻지 않고 선택 전체를 한 번에 결합합니다. Surface·Polysurface 도 받습니다.

한 마디 작은 것들이지만 하루에 수십 번 쓰는 명령입니다. 손버릇을 바꾸지 않아도 되는 것이 이 셋의 목적입니다.

19

명령 이름이 바뀌었습니다 조치 필요

PDlist · PPlist · PBlist

단면(Profile) 계열 확인 명령을 P 접두어로 묶었습니다. 옛 이름은 더 이상 없습니다 — 별칭 · 툴바 버튼 · 스크립트를 쓰고 계셨다면 고쳐 주십시오.

PPlist 가 만든 폴리라인 데이터 표 — PPlist (구 Plist)

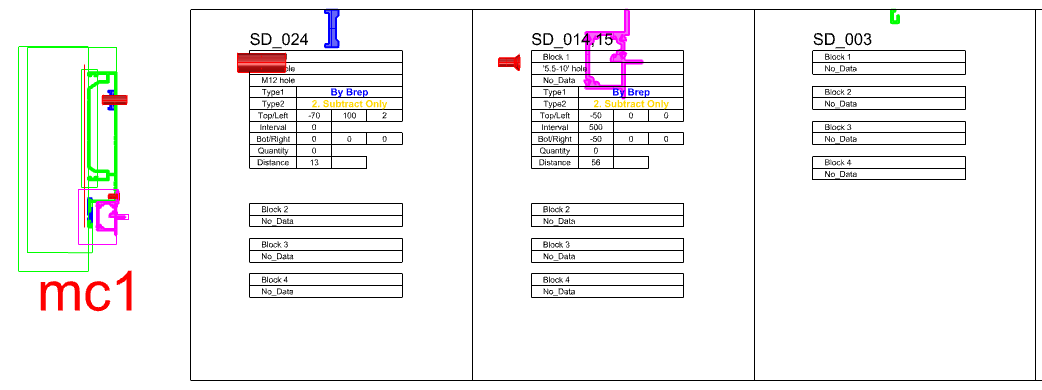

PBlist 가 만든 블록 데이터 그래픽 표 — PBlist (구 Blist)

바뀐 이름

옛 이름	새 이름	하는 일
Dlist	PDlist	단면의 Section Data 를 표로 — ID · 단중 확인
Plist	PPlist	PolyLine 의 Subtracter 설정을 표로
Blist	PBlist	단면에 물린 Block Data 를 그래픽 표로

같은 P 가족 — PMolist · PFList

셋 다 확인 명령입니다

모두 UMD 로 모델링하기 전에 단면 데이터를 눈으로 점검하는 명령입니다.
누락 · 중복 · 오입력을 표로 비교해 잡습니다.
이 셋에서 Additional Length 는 이제 T/L · B/R 한 값씩 나옵니다.

한 마디 이 슬라이드는 꼭 기억해 주십시오. 옛 이름을 치면 "명령을 찾을 수 없다"가 나옵니다.

20

CDPlg — 추가 길이만 옮긴다 신규

CDPlg

기준 단면의 Additional Length 상자만 다른 단면들에 복사합니다. 이름·단중·ID·Block 데이터는 손대지 않습니다.

작업 순서

기준이 될 단면 하나를 고릅니다.
값을 받을 단면들을 고릅니다 — 여러 개를 한꺼번에.
상자 안 다섯 칸이 그대로 넘어갑니다 — Start · Length · 간격 · 수량 · 대칭, 위·아래 두 줄이니 열두 칸입니다.

알아 둘 것

멀리언과 트랜섬 사이에도 값이 그대로 갑니다.화면에 보이는 두 값(위/아래)으로 옮기므로 어느 쪽으로 쓰이든 뜻이 유지됩니다.
상자 밖은 건드리지 않습니다 — Material·Profile·Fab·Group·Alloy ID 는 대상 것 그대로.
단면 data 가 없던 대상에는 새로 만들어 넣습니다 — 이름이 지워지지 않습니다.
CDP 는 단면 data 를 통째로 덮습니다. 추가 길이만 맞추려면 CDPlg 입니다.

한 마디 추가 길이 하나 맞추자고 단면 data 를 통째로 덮던 것이 없어졌습니다. 바꾸고 싶은 것만 바꿉니다.

21

도움말 검색 — 목차를 훑지 않는다 신규

RcwHelp

도움말 왼쪽 위에 검색창이 생겼습니다. 명령 이름뿐 아니라 본문까지 찾습니다.

도움말 검색창에 각도를 넣어 12개 결과가 나온 화면 — 검색어가 본문에서 노랗게 표시된다

찾아 주는 것

명령 이름 — FDwg, SSAngle 처럼.
본문 글자 — "각도", "허용오차" 처럼 설명 안의 말로도 찾습니다.
결과마다 어느 폴더의 무슨 명령인지 함께 보여 줍니다.

알아 둘 것

한국어·영어 각각 찾습니다 — 지금 보고 있는 언어의 문서에서.
도움말을 새로 받으면 검색 내용도 함께 갱신됩니다.

한 마디 "그 옵션 이름이 뭐였더라" 를 목차에서 찾지 않아도 됩니다. 기억나는 낱말 하나면 그 페이지로 갑니다.

정리

세 문장으로

하나

한 번 정해 두면 다시 정하지 않습니다.
가공도 방식(FDstyle) · 라벨 방식(FabList) · 옵션 기본값(System Default) 이 모두 저장되고 다음부터 자동으로 적용됩니다.

둘

확인이 빨라집니다.
선 하나를 클릭하면 무슨 부재인지 나오고(Properties), 여러 단면을 한 표에서 비교하고(Dtable), 입면에서 홀 깊이까지 보입니다(FDwg).

셋

Rhino 밖으로 나갈 일이 줄었습니다.
NC 데이터 · 도면 압축 · 도면 양식 · 엑셀 리스트 · 웹 공유까지 다른 프로그램 없이 끝납니다.

맺음 각 명령의 자세한 설명은 RcwHelp 로 도움말을 열면 모두 있습니다. 꼭 기억할 하나는 19 번 — 명령 이름 변경입니다.

목차

이번에 달라진 것스물한 가지

넣고, 만들고

Pname Milling 신규 화면 변경

새로 생긴 것 — Milling 탭

바뀐 것 — Additional Length

Properties 패널의 단면 정보 신규

화면 구성

알아 둘 것

SSP — 등록 전에 먼저 걸러 준다 사전검사 신규

새로 검사하는 것 — 셋

알아 둘 것

FDwg — 입면에 홀 깊이가 보인다

입면 홀 깊이 표현

옵션 우선순위

FDstyle — 한 번 기록하면 다음부터 자동 명령 통합

기록되고 재현되는 것

보여 줄 것

F3D — 3D 부분 확대 뷰 신규

순서

알아 둘 것

FabBomTable — 부속자재 표 구 FBL

동작

안 될 때

LeaderTextMove — 화살표는 두고 글자만 옮긴다 구 LM

동작

쓰는 자리

WebV · ToWebFile — 브라우저에서 보고, 파일 하나로 보낸다 Standard

뷰어에서 할 수 있는 것

공통

Bmt · Udt — 부재를 하나씩 만든다 신규 Standard

작업 순서

알아 둘 것

NBlock — 같은 유닛은 블록 하나로

블록 만들기

리스트가 블록을 읽는다

뽑고, 집계하고

입면도 산출 — 단면·입면·치수·리스트를 한 번에

세 명령의 범위

TextBoxLeaderMove

입면 번호 라벨 — TypeA / TypeB 신규

두 방식

FabTable 에 생긴 옵션

Cuttinglist — 최적 장바 5 종을 함께 낸다 신규

산출 내용

엑셀이 이제 정말 나옵니다

BlockOpt — 자주 쓰는 블록을 패널에서

패널

목록이 비어 있으면

UnitList · UnitTable — 유닛 종류별로 세운다 신규 Standard

UnitTable

UnitList · 그리고 이어지는 흐름

System Default — 내 기본값을 저장한다 신규

어떻게 저장하나

알아 둘 것

보고, 편집하고

Dtable — 여러 단면을 한 표에서 고친다 되살아난 명령

표 구성

바뀐 것

GRV · VB — 보는 방식을 바꾸는 두 명령

GRV — 유리 반투명 토글

VB — 사선을 기준으로 작업 평면

AutoCAD 에서 하던 일을 Rhino 안에서

NC3 ~ NC6 — 홀 좌표 테이블

FSC · SFB → FFB

SST · Erase · Acad_Join Erase · Acad_Join 신규

SST — AutoCAD 식 STRETCH

Erase · Acad_Join — 도움말 있음 · 13 Utils

명령 이름이 바뀌었습니다 조치 필요

바뀐 이름

셋 다 확인 명령입니다

CDPlg — 추가 길이만 옮긴다 신규

작업 순서

알아 둘 것

도움말 검색 — 목차를 훑지 않는다 신규

찾아 주는 것

알아 둘 것

세 문장으로

하나

둘

이번에 달라진 것
스물한 가지
